控制要求：使用MODBUSTCP通信进行两台PLC之间的数据交换，由于改造现场不能改动程序，只留出了对应的IQ地址。于是客户决定使用网关进行通讯把数据传到plc。

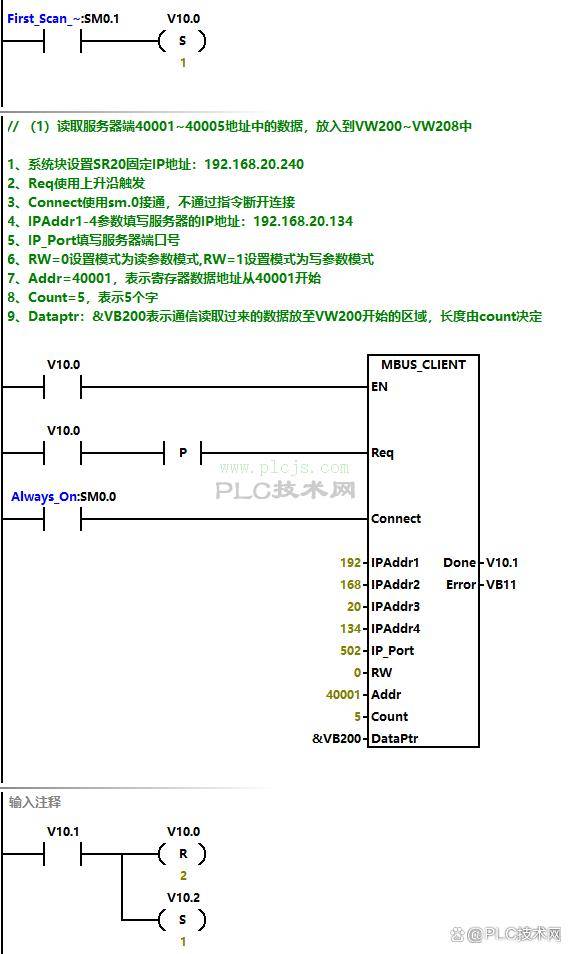

1、读取服务器端40001~40005地址中的数据，放入到VW200~VW208中；

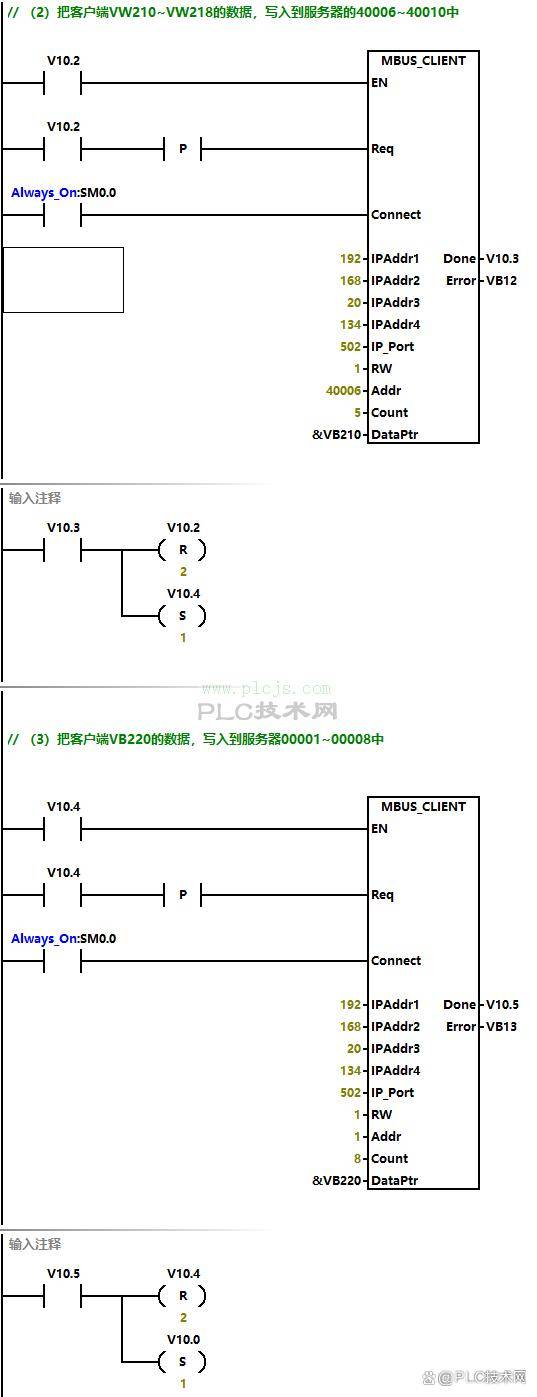

2、把VW210~VW218的数据，写入到服务器的40006~40010中；

3、把VB220的数据，写入到00001~00008中。

一、打开软件编写客户端程序

二、编写服务器程序

200smart配置完成后将组态下载进入PLC，并打开网关配置软件。

网关软件配置

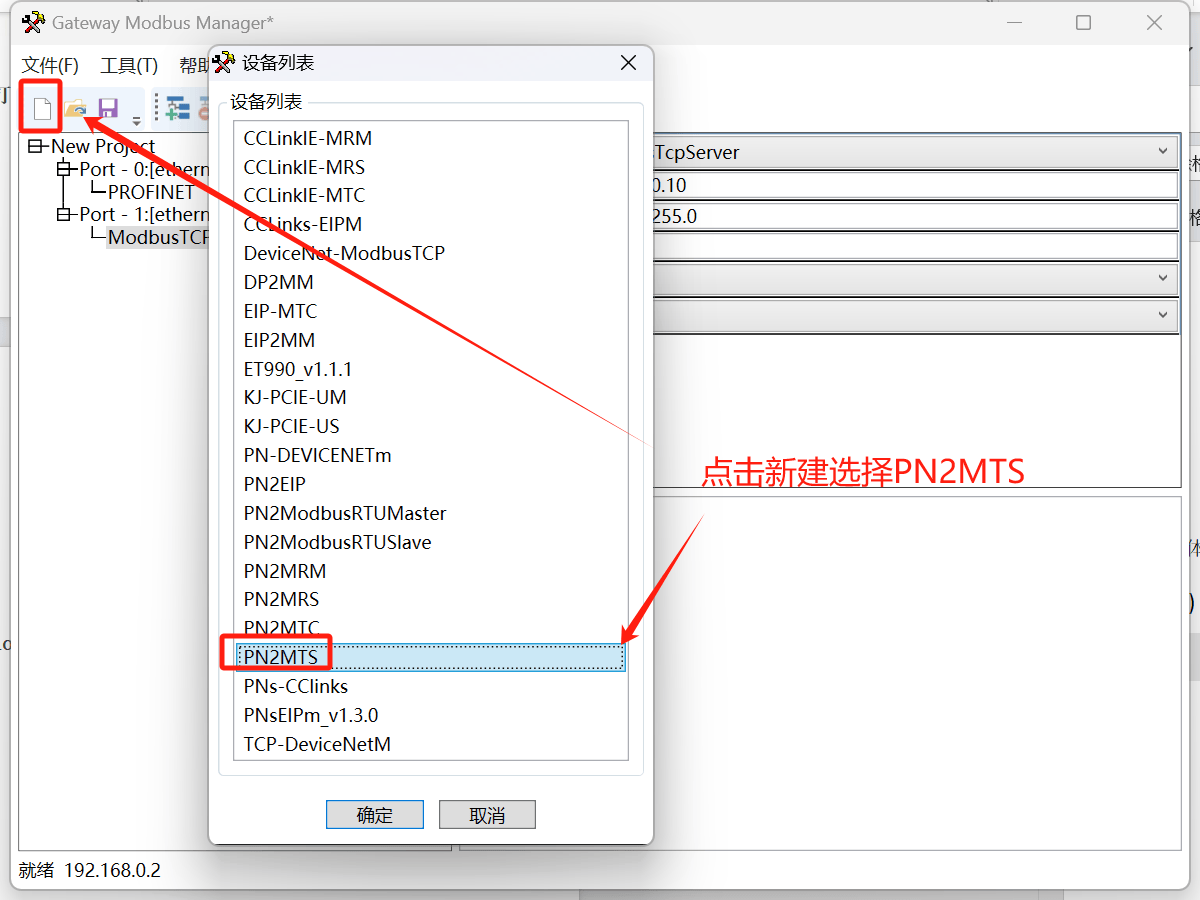

打开网关软件“Gateway Configuration Studio”新建项目选择PN2MTS

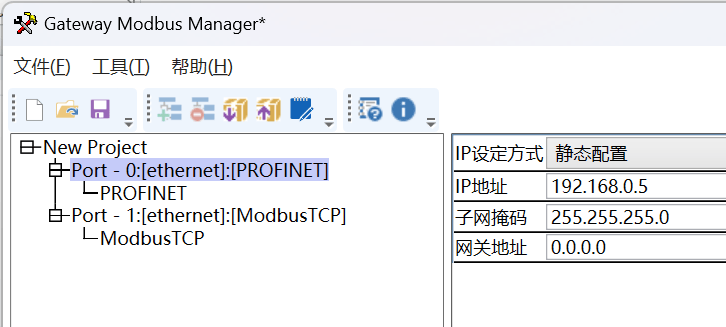

设置网关在Profinet一侧的设备参数，包括（设备名称，IP地址等）

此处设置与1200plc组态保持一致（博图等Profinet主站软件）

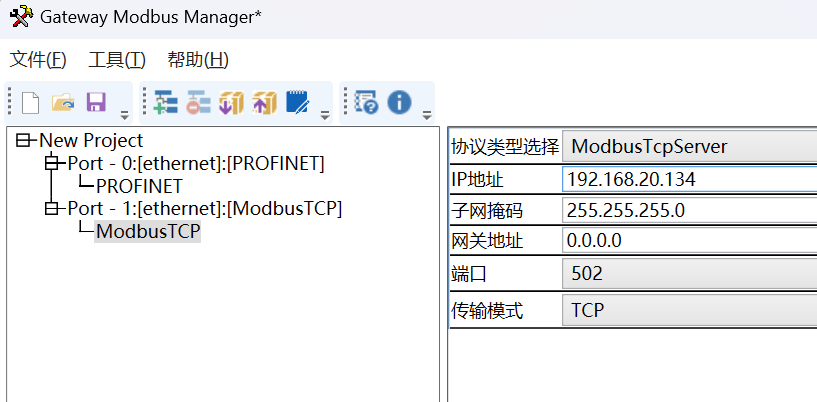

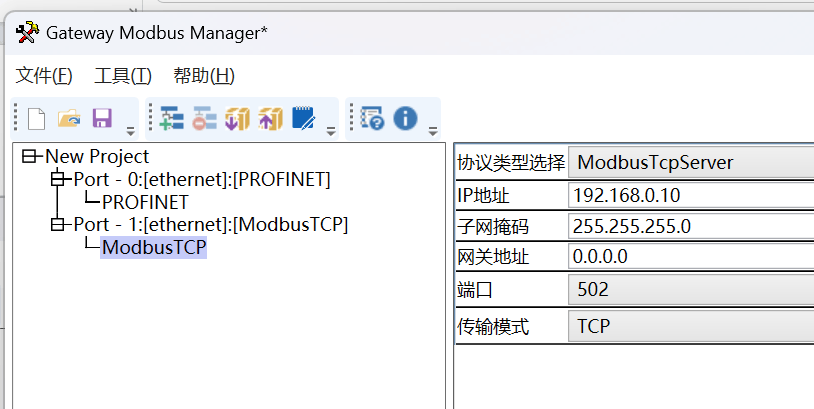

设置网关在ModbusTCP一侧的IP地址与200SMart程序保持一致

配置完成后组态下载至网关即可。

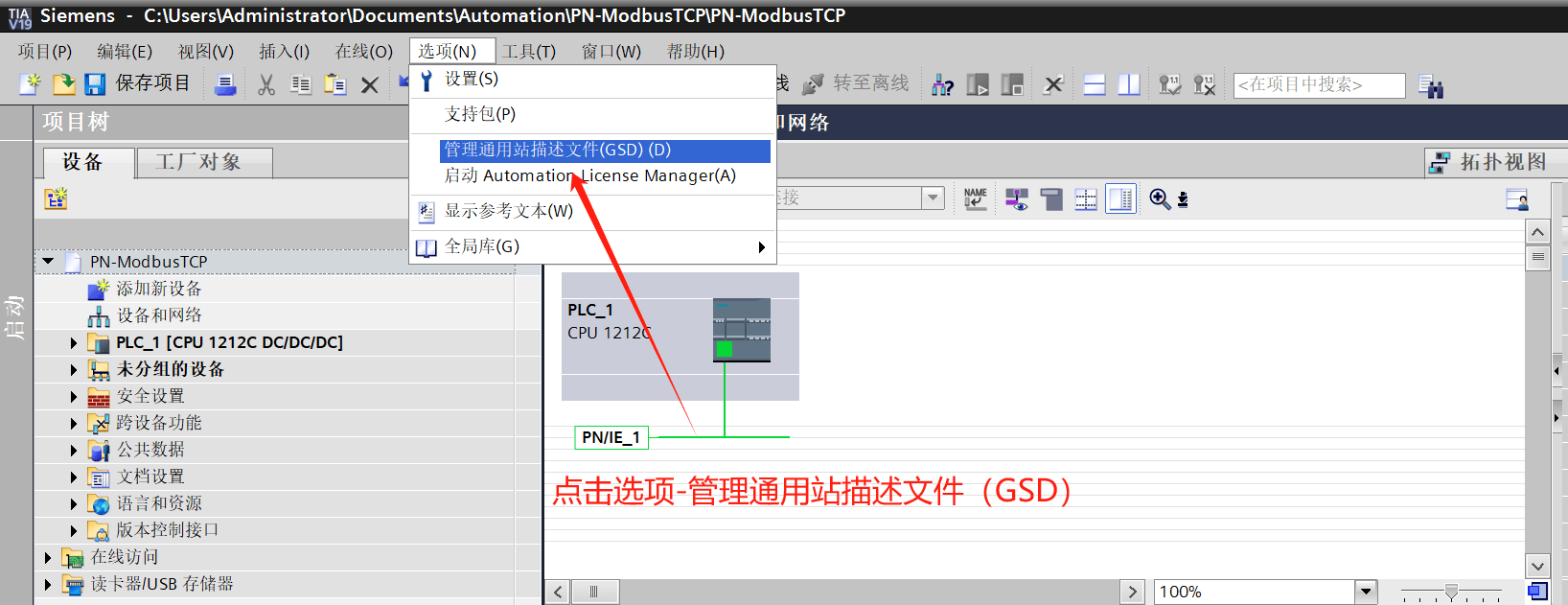

打开1200PLC组态软件（博图，step7等），新建项目并导入网关GSD文件。

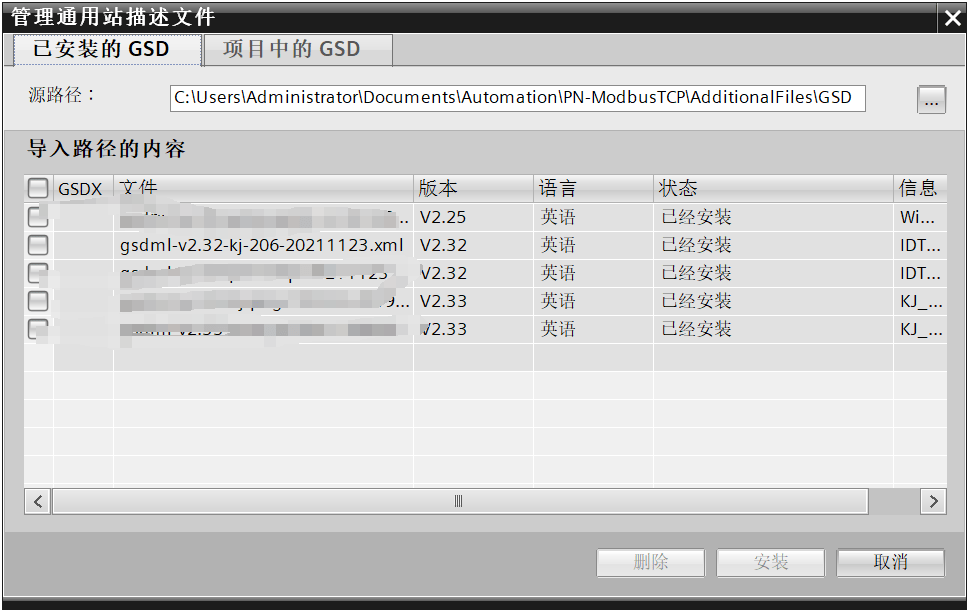

选择GSD所在文件夹（注意，是文件夹所在地而不是文件所在地）

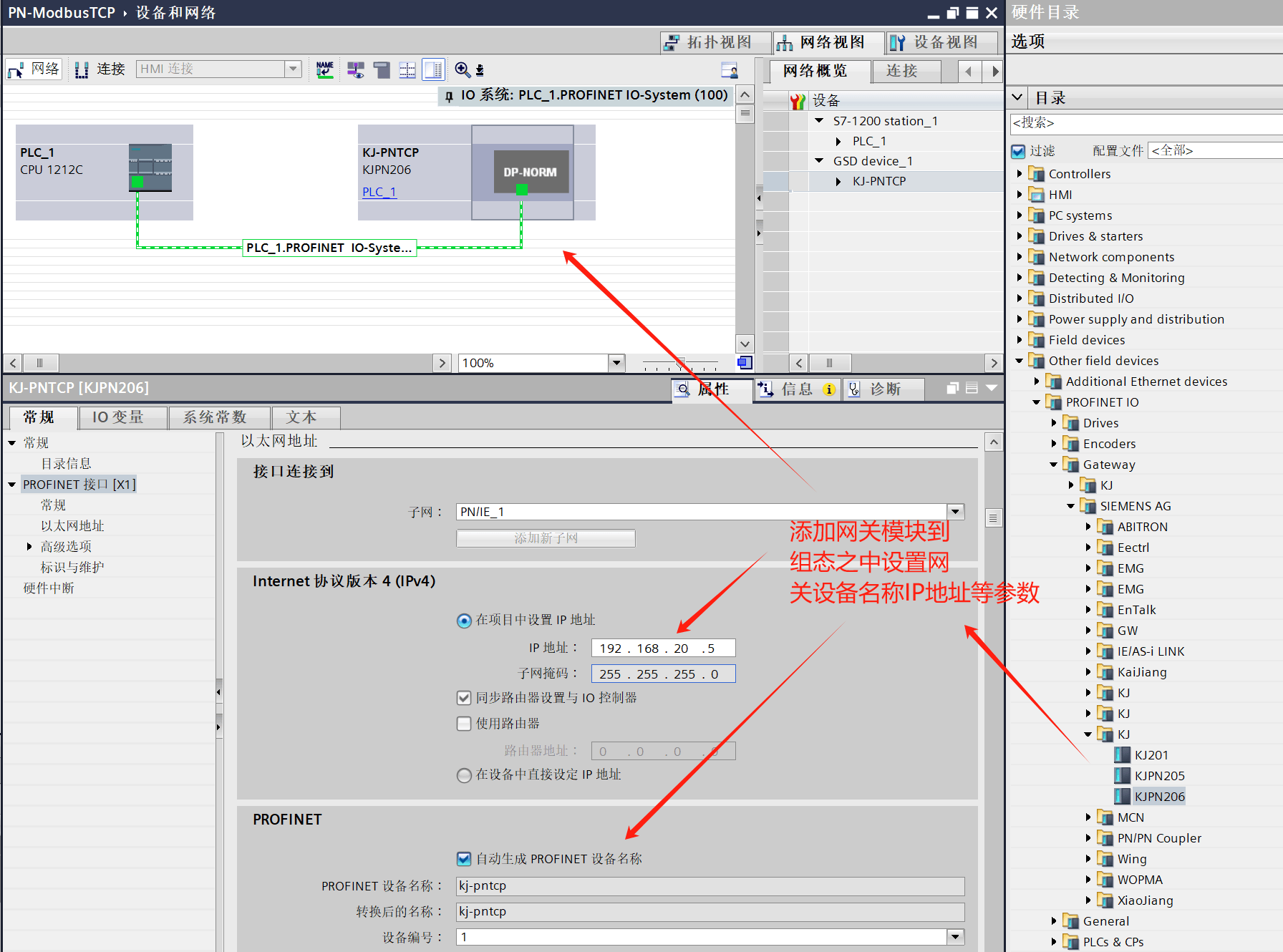

导入网关模块，并分配网关的Profinet参数（与网关配置软件保持一致）

添加对应的输入输出长度，并分配好对应的IQ地址。

将组态下载进PLC后，看到网关指示灯正常后即开始进行通讯。
