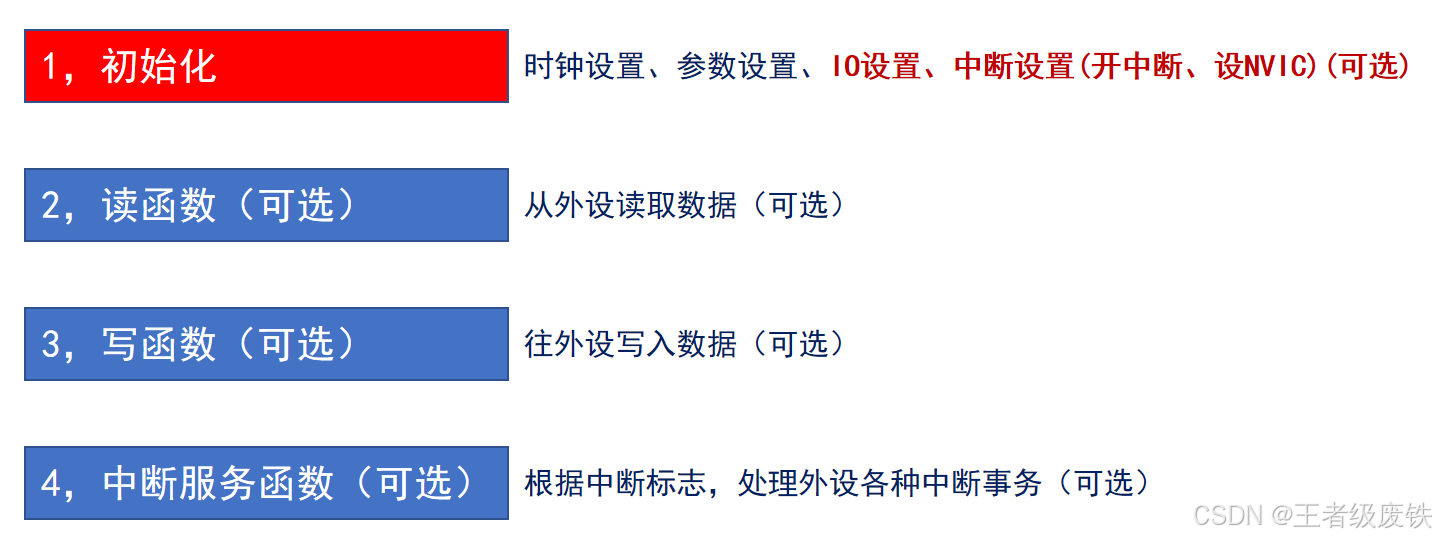

通用外设驱动模型（四步法）

news2025/5/10 8:26:01

在这里插入图片描述

举例：GPIO配置步骤

1、使能时钟

__HAL_RCC_GPIOx_CLK_ENABLE()

2、设置工作模式

HAL_GPIO_Init()

3、设置输出状态（可选）

HAL_GPIO_WritePin()
HAL_GPIO_TogglePin()

4、读取输入状态（可选）

HAL_GPIO_ReadPin()

在这里插入图片描述

模块化编程

led.h

#ifndef _LED_H
#define _LED_H
#include "./SYSTEM/sys/sys.h"


/******************************************************************************************/
/* 引脚定义 */

#define LED0_GPIO_PORT                  GPIOB
#define LED0_GPIO_PIN                   GPIO_PIN_5
#define LED0_GPIO_CLK_ENABLE()          do{ __HAL_RCC_GPIOB_CLK_ENABLE(); }while(0)             /* PB使能时钟 */

#define LED1_GPIO_PORT                  GPIOE
#define LED1_GPIO_PIN                   GPIO_PIN_5
#define LED1_GPIO_CLK_ENABLE()          do{ __HAL_RCC_GPIOE_CLK_ENABLE(); }while(0)             /* PE使能时钟 */

/******************************************************************************************/
/* LED端口定义 */
#define LED0(x)   do{ x ? \
                      HAL_GPIO_WritePin(LED0_GPIO_PORT, LED0_GPIO_PIN, GPIO_PIN_SET) : \
                      HAL_GPIO_WritePin(LED0_GPIO_PORT, LED0_GPIO_PIN, GPIO_PIN_RESET); \
                  }while(0)      /* LED0翻转 */

#define LED1(x)   do{ x ? \
                      HAL_GPIO_WritePin(LED1_GPIO_PORT, LED1_GPIO_PIN, GPIO_PIN_SET) : \
                      HAL_GPIO_WritePin(LED1_GPIO_PORT, LED1_GPIO_PIN, GPIO_PIN_RESET); \
                  }while(0)      /* LED1翻转 */

/* LED取反函数定义 */
#define LED0_TOGGLE()   do{ HAL_GPIO_TogglePin(LED0_GPIO_PORT, LED0_GPIO_PIN); }while(0)        /* 翻转LED0 */
#define LED1_TOGGLE()   do{ HAL_GPIO_TogglePin(LED1_GPIO_PORT, LED1_GPIO_PIN); }while(0)        /* 翻转LED1 */

/******************************************************************************************/
/* 外部接口函数*/
void led_init(void);                                                                            /* 初始化接口 */

#endif

led.c

#include "./BSP/LED/led.h"


/**
 * @brief       初始化LED相关IO口, 并使能时钟
 * @param       无
 * @retval      无
 */
void led_init(void)
{
    GPIO_InitTypeDef gpio_init_struct;
    LED0_GPIO_CLK_ENABLE();                                 /* LED0时钟使能 */
    LED1_GPIO_CLK_ENABLE();                                 /* LED1时钟使能 */

    gpio_init_struct.Pin = LED0_GPIO_PIN;                   /* LED0引脚 */
    gpio_init_struct.Mode = GPIO_MODE_OUTPUT_PP;            /* 推挽输出 */
    gpio_init_struct.Pull = GPIO_PULLUP;                    /* 上拉 */
    gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH;          /* 高速 */
    HAL_GPIO_Init(LED0_GPIO_PORT, &gpio_init_struct);       /* 初始化LED0引脚 */

    gpio_init_struct.Pin = LED1_GPIO_PIN;                   /* LED1引脚 */
    HAL_GPIO_Init(LED1_GPIO_PORT, &gpio_init_struct);       /* 初始化LED1引脚 */


    LED0(1);                                                /* 关闭 LED0 */
    LED1(1);                                                /* 关闭 LED1 */
}

mian.c

#include "./SYSTEM/sys/sys.h"
#include "./SYSTEM/delay/delay.h"
#include "./SYSTEM/usart/usart.h"
#include "./BSP/LED/led.h"


int main(void)
{
    HAL_Init();                                 /* 初始化HAL库 */
    sys_stm32_clock_init(RCC_PLL_MUL9);         /* 设置时钟,72M */
    delay_init(72);                             /* 初始化延时函数 */
    led_init();                                 /* 初始化LED */

    while(1)
    {
        LED0(0);                                /* LED0 亮 */
        LED1(1);                                /* LED1 灭 */
        delay_ms(500);
        LED0(1);                                /* LED0 灭 */
        LED1(0);                                /* LED1 亮 */
        delay_ms(500);
    }
}
