引言

        上一篇文章讲述了如何使用蓝牙连接stm32进行数据收发控制步进电机，这篇在之前的基础上通过移植操作系统（FreeRTOS或者其他的也可以，原理操作都类似）实现步进电机控制。

上篇博客指路：STM32蓝牙连接Android实现云端数据通信（电机控制-开源）_从蓝牙获取信息 发送到云端-CSDN博客https://blog.csdn.net/m0_74325713/article/details/146500274?spm=1011.2124.3001.6209

FreeRTOS介绍

        （简单讲一下）

        FreeRTOS 是一款开源的实时操作系统（Real-Time Operating System, RTOS），专为嵌入式系统和微控制器（MCU）设计。

核心特性

• 轻量级：内核代码仅需几 KB 内存，适合资源受限的微控制器（如 ARM Cortex-M、ESP32、AVR 等）。

• 可移植性：支持 40+ 种处理器架构，通过抽象层适配不同硬件平台。

• 实时性：提供确定性的任务调度机制，满足硬实时（Hard Real-Time）或软实时（Soft Real-Time）需求。

• 模块化设计：核心功能简洁，可通过插件扩展（如 TCP/IP 协议栈、文件系统、低功耗支持等）。

核心功能模块

任务（Tasks）

• 多任务并发执行，每个任务是一个独立的线程。

• 任务优先级可配置，支持抢占式调度（Preemptive）或协作式调度（Cooperative）。

调度器（Scheduler）

• 抢占式调度：高优先级任务可中断低优先级任务。

• 时间片轮转：同优先级任务按时间片分配 CPU。

• 支持协程（Coroutines，轻量级任务）。

同步与通信

• 队列（Queues）：任务间传递数据的 FIFO 缓冲区，支持阻塞式读写。

• 信号量（Semaphores）：二进制/计数信号量，用于资源管理和任务同步。

• 互斥量（Mutexes）：防止资源竞争的互斥锁。

• 事件组（Event Groups）：任务间事件通知机制。

内存管理

• 提供动态内存分配算法（如 heap_1 到 heap_5），支持不同场景的需求。

• 可自定义内存分配策略以适配硬件。

中断管理

• 中断服务程序（ISR）与任务间的高效通信。

• 延迟中断处理（Deferred Interrupt Handling）机制，减少中断延迟。

软件定时器

• 基于任务调度的软件定时器，支持单次或周期性触发回调函数。

功能实现

 主要涉及以下五点功能：

        1. 蓝牙通信：通过 USART 接收蓝牙指令，解析指令并执行相应的操作。

        2. 步进电机控制：根据接收到的指令控制电机的启动、停止、转动方向和速度。

        3. OLED 显示：实时显示电机的状态，如当前速度、运行模式等。

        4. FreeRTOS 任务管理：使用 RTOS 管理不同的任务，即蓝牙数据处理和电机控制。

        5. 中断处理：利用 TIM 定时器中断驱动步进电机的步进操作，确保精确的时序控制。

CubeMAX配置

这里只展示新增部分，其他部分配置和上篇博客中配置基本一致。

STM32蓝牙连接Android实现云端数据通信（电机控制-开源）_从蓝牙获取信息 发送到云端-CSDN博客

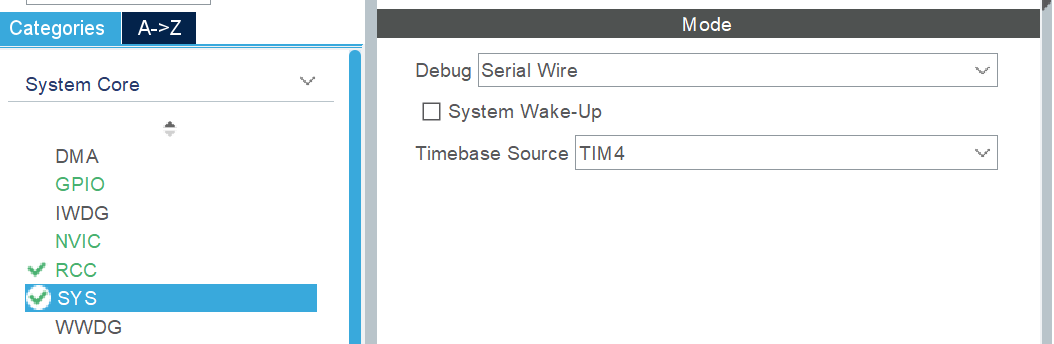

        时钟基

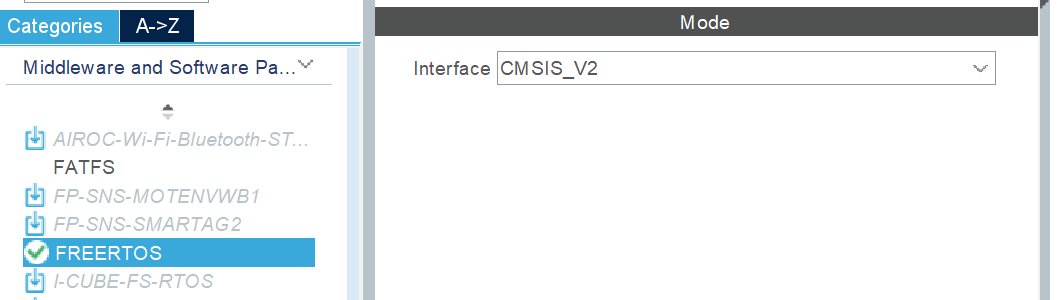

        选择 FREERTOS 系统 CMSIS_V2 版本。

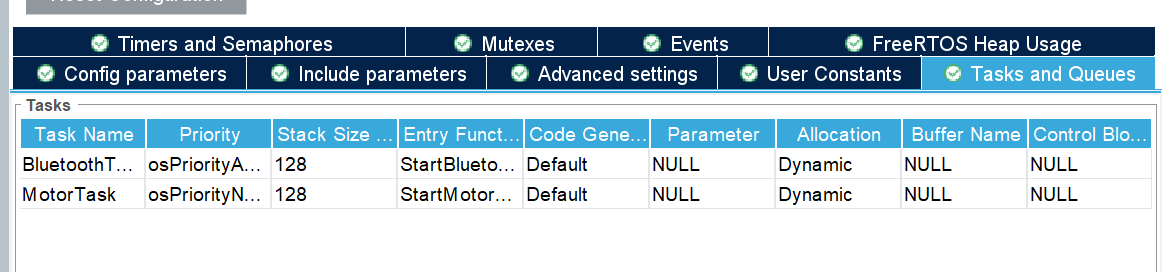

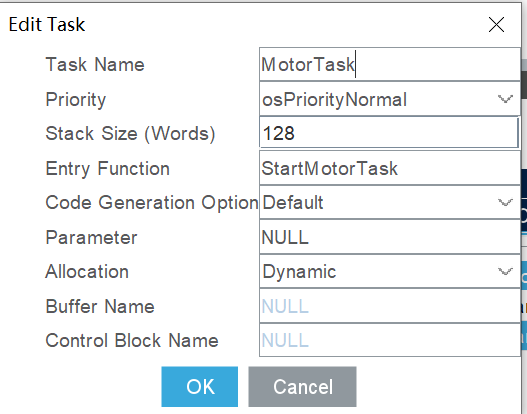

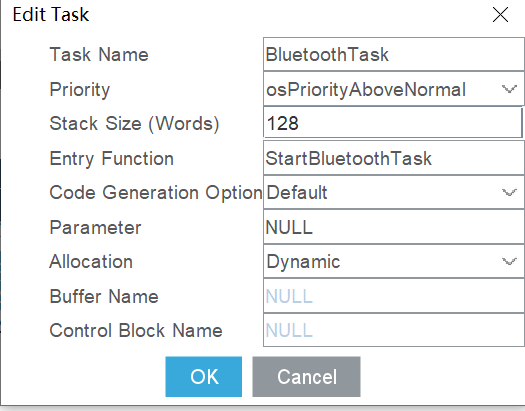

        列表添加对应蓝牙、电机控制的任务，主要优先级问题。（OLED也可以添加，感兴趣的朋友可以都加进去）



Keil函数添加

        加入oled，motor相关函数，在usart.c补充回调函数。主函数中补充中断回调函数。基本把上篇博客的代码复制粘贴过去就可以用。oled.c、oled.h、oledfont.h 上篇全部给出，这里就不在重复写了。



motor.c 和 motor.h

#include "motor.h"

const uint16_t step_sequence[] = {
    GPIO_PIN_8,                     // Step 1: IN1
    GPIO_PIN_8 | GPIO_PIN_9,        // Step 2: IN1+IN2
    GPIO_PIN_9,                     // Step 3: IN2
    GPIO_PIN_9 | GPIO_PIN_12,       // Step 4: IN2+IN3
    GPIO_PIN_12,                    // Step 5: IN3
    GPIO_PIN_12 | GPIO_PIN_13,      // Step 6: IN3+IN4
    GPIO_PIN_13,                    // Step 7: IN4
    GPIO_PIN_13 | GPIO_PIN_8         // Step 8: IN4+IN1
};

volatile uint8_t current_step = 0;   // 当前步序号（volatile确保中断中可见）
volatile int8_t direction = 1;      // 方向（1正转，-1反转）
volatile int32_t steps_remaining = 0; // 剩余步数
volatile uint8_t continuous_mode = 0; // 连续旋转模式标志 1-持续 0-停止
uint32_t current_speed = 100;         // 当前速度（步/秒）

volatile uint32_t steps_divider = 1;  // 步进分频系数（实际速度=1000Hz/steps_divider）
volatile uint32_t step_counter = 0;   // 步进计数器

// 速度控制---PSC=72-1  ARR=999    HCLK=72MHZ

void Set_Stepper_Speed(uint32_t speed_steps)
{
    // 限速
    if(speed_steps < 10) speed_steps = 10;   // 最低10步/秒
    if(speed_steps > 1000) speed_steps = 1000; // 最高1000步/秒

    // 更新当前速度
    current_speed = speed_steps;

    // 计算分频系数
    uint32_t new_divider = (1000 + speed_steps / 2) / speed_steps;
    if(new_divider < 1) new_divider = 1;  // 允许最大速度

    steps_divider = new_divider;

    // 显示更新
    uint8_t speed_str[5];
    snprintf((char*)speed_str, sizeof(speed_str), "%4lu", speed_steps);
    OLED_show_string(4,1, speed_str);

		printf("Speed: %lu\n", speed_steps);
}

#ifndef _MOTOR_H_
#define _MOTOR_H_

#include <stdint.h>
#include "stm32f1xx_hal.h"
#include "stdio.h"
#include "oled.h"

extern const uint16_t step_sequence[8];

extern volatile uint8_t current_step;
extern volatile int8_t direction;
extern volatile int32_t steps_remaining;
extern volatile uint8_t continuous_mode;
extern uint32_t current_speed;
extern volatile uint32_t steps_divider;
extern volatile uint32_t step_counter;

#define SPEED_STEP 100  // 设定固定步长

void Set_Stepper_Speed(uint32_t speed_steps);

#endif

usart.c（结尾添加回调函数） usart.h（声明变量）

/* USER CODE BEGIN 1 */
volatile uint8_t rdata;
volatile uint8_t rflag = 0;

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart) {
    if (huart == &huart1) {
        rflag = 1;
        HAL_UART_Receive_IT(&huart1, (uint8_t*)&rdata, 1);
    }
}


/* USER CODE END 1 */

// UART接收缓存
extern volatile uint8_t rdata;
extern volatile uint8_t rflag;

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart);

主函数中，中断回调函数补充内容。

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
  /* USER CODE BEGIN Callback 0 */

  /* USER CODE END Callback 0 */
  if (htim->Instance == TIM4) {
    HAL_IncTick();
  }
  /* USER CODE BEGIN Callback 1 */
	  if (htim->Instance == TIM2)
    {
        step_counter++;
        if (step_counter >= steps_divider && (steps_remaining > 0 || continuous_mode))
        {
            step_counter = 0;
            GPIOB->ODR &= ~(GPIO_PIN_8 | GPIO_PIN_9 | GPIO_PIN_12 | GPIO_PIN_13);
            GPIOB->ODR |= step_sequence[current_step];

            current_step = (current_step + direction + 8) % 8;

            if (!continuous_mode) steps_remaining--;
            if (!continuous_mode && steps_remaining <= 0)
            {
                HAL_TIM_PWM_Stop_IT(&htim2, TIM_CHANNEL_1);
                GPIOB->ODR &= ~(GPIO_PIN_8 | GPIO_PIN_9 | GPIO_PIN_12 | GPIO_PIN_13);
            }
        }
    }

  /* USER CODE END Callback 1 */
}

 freertos.c 中补充任务函数调用。

void StartBluetoothTask(void *argument)
{
  /* USER CODE BEGIN StartBluetoothTask */
  /* Infinite loop */
	OLED_show_string(1, 1, "28BYJ-48:");
  HAL_UART_Receive_IT(&huart1, (uint8_t *)&rdata, 1);

  for (;;)
  {
    if (rflag == 1)
    {
      rflag = 0;

      if (rdata == 'm') {
        continuous_mode = 1;
        direction = 1;
        printf("START\n");
        OLED_show_string(2, 1, "START ");
      }
      else if (rdata == 'n') {
        continuous_mode = 0;
        steps_remaining = 0;
        printf("STOP\n");
        OLED_show_string(2, 1, "STOP ");
      }
      else if (rdata == 'j' || rdata == 'k') {
        if (rdata == 'j') {
          current_speed += SPEED_STEP;
        } else {
          current_speed = (current_speed > SPEED_STEP) ? current_speed - SPEED_STEP : 10;
        }
        Set_Stepper_Speed(current_speed);
      }
      else {
        int16_t angle = 0;
        switch (rdata)
        {
          case 'a': angle = 90; break;
          case 'b': angle = 180; break;
          case 'c': angle = 270; break;
          case 'd': angle = 360; break;
          case 'x': angle = -90; break;
          case 'y': angle = -180; break;
          case 'z': angle = -270; break;
          case 'w': angle = -360; break;
        }
        if (angle != 0)
        {
          steps_remaining = abs(angle) * 4096 / 360;
          direction = (angle > 0) ? 1 : -1;
          char angle_str[6];
          snprintf(angle_str, sizeof(angle_str), "%4d", angle);
          OLED_show_string(3, 1, (uint8_t *)angle_str);
          printf("angle: %d\n", angle);
        }
      }

      HAL_UART_Receive_IT(&huart1, (uint8_t *)&rdata, 1);
    }

    osDelay(10);
  }
  /* USER CODE END StartBluetoothTask */
}

/* USER CODE BEGIN Header_StartMotorTask */
/**
* @brief Function implementing the MotorTask thread.
* @param argument: Not used
* @retval None
*/
/* USER CODE END Header_StartMotorTask */
void StartMotorTask(void *argument)
{
  /* USER CODE BEGIN StartMotorTask */
  /* Infinite loop */
  step_counter = 0;

  for (;;)
  {
    // 模拟PWM节拍（每 steps_divider 次循环走一步）
    step_counter++;
    if (step_counter >= steps_divider)
    {
      step_counter = 0;

      if (steps_remaining > 0 || continuous_mode)
      {
        GPIOB->ODR &= ~(GPIO_PIN_8 | GPIO_PIN_9 | GPIO_PIN_12 | GPIO_PIN_13);
        GPIOB->ODR |= step_sequence[current_step];
        current_step = (current_step + direction + 8) % 8;
        if (!continuous_mode) {
          steps_remaining--;
        }
      }
      else if (!continuous_mode && steps_remaining <= 0)
      {
        GPIOB->ODR &= ~(GPIO_PIN_8 | GPIO_PIN_9 | GPIO_PIN_12 | GPIO_PIN_13);
      }
    }
    osDelay(1);
  }
  /* USER CODE END StartMotorTask */
}

完整代码

【免费】STM32F103C8T6-基于FreeRTOS系统实现步进电机控制资源-CSDN文库
