利用CST Microwave Studio设计贴片天线的步骤如下，分为几个关键阶段：
---
### **1. 初始设置**
- **新建项目**：打开CST，创建新项目（`File > New`），选择“Antenna (Planar)”或“Microwave & RF”模板。
- **单位设置**：在`Units`中设置常用单位（如mm、GHz等）。
---
### **2. 天线参数计算**
- **理论计算**：通过公式估算初始尺寸（以矩形贴片为例）：
- **工作频率** \( f_r \)：目标频率（如2.4 GHz）。
- **贴片宽度** \( W \):
\[
W = \frac{c}{2f_r} \sqrt{\frac{2}{\epsilon_r + 1}}
\]
（\( c \)为光速，\( \epsilon_r \)为介质基板介电常数）。
- **贴片长度** \( L \):
\[
L \approx \frac{c}{2f_r \sqrt{\epsilon_{\text{eff}}}} - 2\Delta L
\]
（\( \epsilon_{\text{eff}} \)为有效介电常数，\( \Delta L \)为边缘缩短效应）。
---
### **3. 建模**
#### **基板设计**
1. **创建介质基板**：
- 选择`Brick`工具（或`Insert > Shape > Brick`）。
- 设置尺寸（如长/宽=50mm，厚度h=1.6mm），材料属性（如FR4, \( \epsilon_r=4.3 \), loss tangent=0.02）。
- 位置坐标置于全局中心（如X/Y/Z=0）。
#### **贴片设计**
2. **设计辐射贴片**：
- 在基板表面（Z=h）创建矩形（`Brick`），尺寸为\( W \times L \)，厚度≈0.035mm（铜厚度）。
- 材料设为`PEC`（理想导体）。
#### **接地板设计**
3. **创建接地板**：
- 在基板底部（Z=0）绘制与基板同尺寸的矩形，材料为`PEC`。
#### **馈电方式**
4. **选择馈电方式**（以微带线馈电为例）：
- 在贴片边缘切小矩形槽（或直接连接微带线），插入`Discrete Port`（端口宽度≈微带线宽度，如50Ω匹配）。
- 微带线宽度计算（如使用CST内置计算器或工具如TxLine）。
---
### **4. 仿真设置**
- **频率范围**：在`Frequency Domain Solver`中设置扫频范围（如1–4 GHz）。
- **边界条件**：
- X/Y方向设为`Open (add space)`，模拟无限大空间（或设置λ/4距离）。
- Z方向设为`Electric`（接地）和`Open`（辐射方向）。
- **网格设置**：自动生成网格或手动细化（尤其关注贴片边缘和馈电区域）。
---
### **5. 仿真与优化**
1. **运行仿真**：点击`Start Simulation`（或F键）。
2. **结果分析**：
- **S参数**：检查\( S_{11} \)是否在目标频点（如2.4 GHz）低于-10 dB。

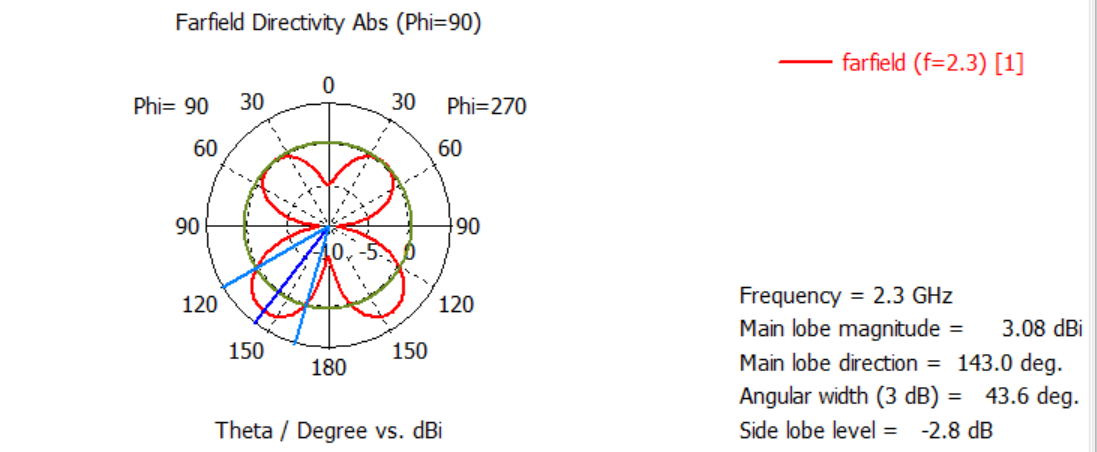

- **辐射方向图**：查看增益、方向性、波束宽度。
- **场分布**：观察E/H场或电流分布。
3. **参数优化**：
- 使用`Parameter Sweep`或优化工具调整贴片尺寸、馈电位置等。
- 常见优化参数：贴片长度\( L \)、馈电点位置（阻抗匹配）。
---
### **6. 后处理与报告**
- **生成报告**：导出S参数、方向图、驻波比（VSWR）等数据。
- **验证指标**：确认带宽、效率、交叉极化等是否符合需求。
---
### **注意事项**
- **材料与实际一致**：介电常数和损耗角正切需准确。
- **激励端口设置**：确保端口阻抗与馈线匹配（如50Ω）。
- **网格收敛性**：检查网格是否足够细以保证结果精度。
---
通过上述步骤，即可完成贴片天线的设计。若有特殊需求（如多频段、圆极化），可进一步引入开槽、切角或堆叠结构。
