1）、开发回顾
一、问题回顾与解决过程
问题背景：
IMX8开发板运行Linux 5.4内核，插入EC200N-CN模块后，仅生成usb0网络接口，但未生成串口节点（如ttyUSB0、ttyUSB1等），导致无法通过AT指令控制模块（如打电话、发短信）。
最终解决方案：

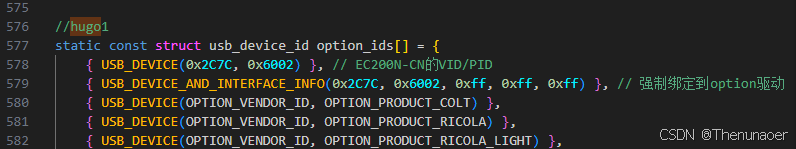

在Linux内核的option.c（路径：/home/hugo/IMX8/Kernel/Linux-5.4.70/drivers/usb/serial/opticon.c）驱动代码中的usb_device_id option_ids[]数组，添加EC200N-CN的USB设备标识符：
{ USB_DEVICE(0x2C7C, 0x6002) }, // EC200N-CN的VID/PID
{ USB_DEVICE_AND_INTERFACE_INFO(0x2C7C, 0x6002, 0xff, 0xff, 0xff) }
添加后，模块插入时生成ttyUSB0、ttyUSB1、ttyUSB2节点，并可通过usb0上网。
二、核心原理分析
1. USB设备识别的关键：VID/PID
• VID（Vendor ID）：厂商标识符（Quectel的VID是0x2C7C）。
• PID（Product ID）：产品标识符（EC200N-CN的PID是0x6002）。
• 驱动匹配规则：内核通过VID/PID匹配对应的驱动程序。若未在驱动代码中声明支持的VID/PID，设备将无法被正确驱动。
2. 为什么之前不生成ttyUSB节点？
• 原因：原内核的option.c驱动未包含EC200N-CN的PID 0x6002，导致内核误认为该设备不需要串口驱动，仅加载了网络驱动（cdc_ether）。
• 结果：仅生成usb0网络接口，无串口节点。
3. 为什么添加PID后就能生成节点？
• 驱动绑定：添加PID后，内核的option驱动会主动接管设备，并为每个串口接口创建ttyUSB节点。
• 多接口设备：EC200N-CN是一个复合设备，包含：
• 接口1：cdc_ether（网络功能，生成usb0）。
• 接口2/3/4：串口功能（生成ttyUSB0、ttyUSB1、ttyUSB2）。
三、日志关键信息解读
1. USB设备识别日志
[ 2671.047488] usb 1-1.3: new full-speed USB device number 11 using ci_hdrc
• 含义：检测到USB设备插入，总线位置为1-1.3，设备号为11。
2. 端点（Endpoint）配置修正
[ 2671.168245] usb 1-1.3: config 1 interface 1 altsetting 1 endpoint 0x83 has invalid maxpacket 512, setting to 64
• 背景知识：
• 端点（Endpoint）：USB设备的数据通道，分为输入（IN）和输出（OUT）。
• maxpacket：单次传输的最大数据包大小。
• 问题：EC200N-CN的端点报告了不兼容的maxpacket=512（USB全速设备最大应为64）。
• 内核修复：自动将maxpacket修正为64，确保数据传输正常。
3. 网络接口注册
[ 2671.195854] cdc_ether 1-1.3:1.0 usb0: register 'cdc_ether' at usb-ci_hdrc.1-1.3
• 含义：cdc_ether驱动接管网络接口，生成usb0，用于4G上网。
4. 串口节点生成
[ 2671.207914] option 1-1.3:1.2: GSM modem converter detected
[ 2671.216275] usb 1-1.3: GSM modem converter now attached to ttyUSB0
• 含义：option驱动识别到串口接口，生成ttyUSB0、ttyUSB1、ttyUSB2节点。
四、技术细节详解
1. 为什么能通过ttyUSB2发AT指令？
• AT指令：一种基于文本的命令协议，用于控制调制解调器（如拨号、发短信）。
• 串口分工：
• ttyUSB0：用于调制解调器控制（PPP拨号）。
• ttyUSB1：用于GPS定位（如果模块支持）。
• ttyUSB2：专用AT指令通道。
2. 为什么能通过usb0上网？
• CDC-ECM模式：EC200N-CN通过USB模拟以太网卡，内核的cdc_ether驱动将其识别为usb0，提供TCP/IP网络功能。
• 直接联网：无需PPP拨号，插入后自动获取IP（需运营商支持）。
3. 为什么不需要修改内核配置？
• 默认配置已包含：
CONFIG_USB_SERIAL=y # 启用USB串口支持
CONFIG_USB_SERIAL_OPTION=y # 启用option驱动（支持高通、华为等模块）
CONFIG_USB_NET_CDCETHER=y # 启用CDC-ECM网络驱动
• 如果默认配置未启用这些选项，仍需通过menuconfig手动开启。
五、总结与拓展
1. 问题根源
EC200N-CN的PID未被内核驱动识别，导致串口功能未启用。添加PID后，驱动正确绑定设备，功能全部激活。
2. EC200N-CN的接口功能
| 接口 | 功能 | 对应节点 |
|---|---|---|
| Interface 0 | CDC-ECM（网络） | usb0 |
| Interface 2 | 调制解调器控制 | ttyUSB0 |
| Interface 3 | 辅助端口（调试） | ttyUSB1 |
| Interface 4 | AT指令端口 | ttyUSB2 |

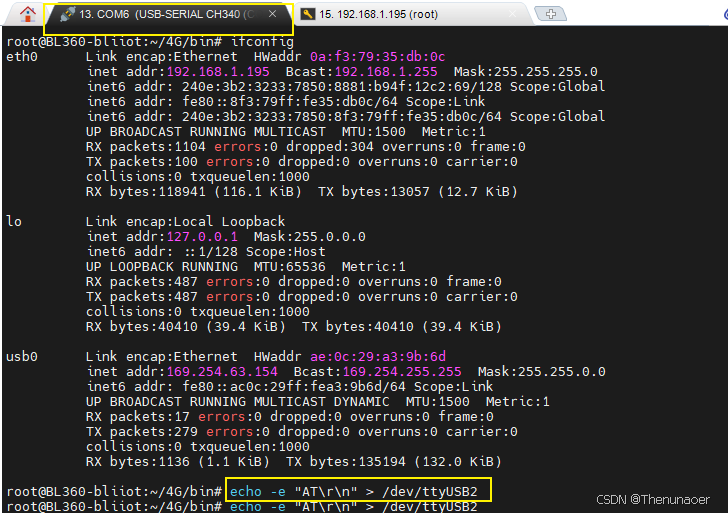

3. 测试验证方法
• AT指令测试：
echo -e "AT\r\n" > /dev/ttyUSB2 # 发送AT指令
cat /dev/ttyUSB2 # 查看响应（应返回"OK"）
• 网络测试：
ping www.baidu.com -I usb0 # 通过4G网络ping百度
4. 潜在优化方向
• 驱动补丁提交：将EC200N-CN的PID提交给Linux内核社区，避免后续用户手动修改。
• 电源管理：通过AT指令AT+CFUN=1启用模块全功能模式，确保网络稳定性。
2）开发中遇到问题的详细解析（重点！）
为什么直接插上EC200N-CN就能直接ping www.baidu.com了？但是却不能发短信和打电话？
难道是原本就可以发短信和打电话，只是因为没有设备节点（/dev/ ttyUSB0~2）去发送AT指令来发短信和打电话吗？
然后后面配置了下面两行代码才可以？
{ USB_DEVICE(0x2C7C, 0x6002) }, // EC200N-CN的VID/PID
{ USB_DEVICE_AND_INTERFACE_INFO(0x2C7C, 0x6002, 0xff, 0xff, 0xff) }, // 强制绑定到option驱动
下面还会详细分析这串打印的东西：
[ 2671.047488] usb 1-1.3: new full-speed USB device number 11 using ci_hdrc
[ 2671.160615] usb 1-1.3: not running at top speed; connect to a high speed hub
[ 2671.168245] usb 1-1.3: config 1 interface 1 altsetting 1 endpoint 0x83 has invalid maxpacket 512, setting to 64
[ 2671.178398] usb 1-1.3: config 1 interface 1 altsetting 1 endpoint 0xC has invalid maxpacket 512, setting to 64
[ 2671.195854] cdc_ether 1-1.3:1.0 usb0: register ‘cdc_ether’ at usb-ci_hdrc.1-1.3, CDC Ethernet Device, ae:0c:29:a3:9b:6d
[ 2671.207914] option 1-1.3:1.2: GSM modem (1-port) converter detected
[ 2671.216275] usb 1-1.3: GSM modem (1-port) converter now attached to ttyUSB0
[ 2671.224051] option 1-1.3:1.3: GSM modem (1-port) converter detected
[ 2671.230833] usb 1-1.3: GSM modem (1-port) converter now attached to ttyUSB1
[ 2671.238673] option 1-1.3:1.4: GSM modem (1-port) converter detected
[ 2671.245367] usb 1-1.3: GSM modem (1-port) converter now attached to ttyUSB2
一、核心问题解析
1. 为什么初始状态下直接插上EC200N-CN模块就能上网（ping www.baidu.com），但不能发短信/打电话？
• 网络功能（usb0）：
• EC200N-CN模块默认启用了 CDC-ECM模式（Communication Device Class - Ethernet Control Model）。
• CDC-ECM：一种USB协议，允许设备模拟成以太网卡，内核的cdc_ether驱动会自动识别并创建usb0接口。
• 直接联网：只要SIM卡正常且运营商支持，插入模块后即可通过usb0直接访问互联网，无需额外配置。
• 短信/电话功能缺失原因：
• AT指令依赖串口：发送短信/电话需要通过AT指令（Attention Commands）控制模块进行操作，但是AT指令必须通过设备节点/dev/ttyUSB2，通过串口（如ttyUSB2）的方式发送给4G模块才行，所以就i是没有设备节点。
• 初始驱动未匹配：
◦ 未添加VID/PID时，内核的option驱动（USB串口通用驱动）无法识别EC200N-CN的串口接口。
◦ 结果：仅加载网络驱动（cdc_ether），未生成ttyUSB节点，导致无法发送AT指令。
2. 为什么添加USB_DEVICE(0x2C7C, 0x6002)后功能正常？
• 驱动匹配机制：
• VID/PID（Vendor ID/Product ID）：内核通过这两个16进制数值唯一标识USB设备。
• 添加0x2C7C（Quectel厂商ID）和0x6002（EC200N-CN产品ID）后，option驱动会主动绑定设备。
• 结果：驱动为每个串口接口生成ttyUSB节点（如ttyUSB2用于AT指令），使短信/电话功能可用。
二、专业术语全称与解释
1. 关键术语解析
| 术语 | 全称 | 解释 |
|---|---|---|
| GSM modem (1-port) | Global System for Mobile Communications Modem | 支持GSM网络的调制解调器，"1-port"表示驱动为每个接口分配一个串口（实际可能有多个接口）。 |
cdc_ether | CDC Ethernet Control Model | USB协议的一种，允许设备模拟以太网卡，提供TCP/IP网络功能。 |
option驱动 | USB Serial Option Driver | Linux内核中用于支持高通、华为等厂商USB调制解调器的通用串口驱动。 |
ci_hdrc | ChipIdea High-Speed Dual-Role Controller | IMX8芯片的USB控制器驱动，负责管理USB主机/设备模式切换。 |
altsetting | Alternate Setting | USB接口的备选配置，用于切换接口的不同工作模式（如不同传输速率）。 |
endpoint | USB Endpoint | USB设备的数据通道，每个端点有方向（IN/OUT）和传输类型（控制/批量/中断/等时）。 |
2. 其他重要概念
• AT指令：Attention Commands，用于控制调制解调器的文本指令集（如ATD10086拨打电话）。
• maxpacket：USB端点单次传输的最大数据包大小（单位：字节）。
• ttyUSB：Linux中USB串口设备的命名规则，tty表示"Teletype Terminal"，USB表示接口类型。
三、日志逐行分析
1. USB设备检测
[ 2671.047488] usb 1-1.3: new full-speed USB device number 11 using ci_hdrc
• 1-1.3：设备在USB总线上的位置（总线1-端口1.3）。
• full-speed：USB 1.1速度（12 Mbps），非高速（High-Speed, 480 Mbps）。
• ci_hdrc：IMX8的USB控制器驱动已接管设备。
2. 速度警告
[ 2671.160615] usb 1-1.3: not running at top speed; connect to a high speed hub
• 原因：EC200N-CN工作在USB 1.1模式，但连接到了USB 2.0或3.0控制器。
• 建议：使用USB 2.0集线器避免兼容性警告（实际不影响功能）。
3. 端点配置修复
[ 2671.168245] usb 1-1.3: config 1 interface 1 altsetting 1 endpoint 0x83 has invalid maxpacket 512, setting to 64
[ 2671.178398] usb 1-1.3: config 1 interface 1 altsetting 1 endpoint 0xC has invalid maxpacket 512, setting to 64
• endpoint 0x83：端点地址（0x83表示IN端点，编号3）。
• maxpacket=512：USB全速设备端点最大应为64字节，内核自动修正为64。
• 影响：避免因数据包过大导致传输错误。
4. 网络接口注册
[ 2671.195854] cdc_ether 1-1.3:1.0 usb0: register 'cdc_ether' at usb-ci_hdrc.1-1.3, CDC Ethernet Device, ae:0c:29:a3:9b:6d
• usb0：生成的网络接口名称。
• ae:0c:29:a3:9b:6d：随机生成的MAC地址（若模块未提供固定地址）。
5. 串口节点生成
[ 2671.207914] option 1-1.3:1.2: GSM modem (1-port) converter detected
[ 2671.216275] usb 1-1.3: GSM modem (1-port) converter now attached to ttyUSB0
[ 2671.224051] option 1-1.3:1.3: GSM modem (1-port) converter detected
[ 2671.230833] usb 1-1.3: GSM modem (1-port) converter now attached to ttyUSB1
[ 2671.238673] option 1-1.3:1.4: GSM modem (1-port) converter detected
[ 2671.245367] usb 1-1.3: GSM modem (1-port) converter now attached to ttyUSB2
• 1-1.3:1.2：设备总线位置和接口编号（接口2）。
• ttyUSB0~ttyUSB2：三个串口节点，分别用于不同功能：
• ttyUSB0：调制解调器控制（PPP拨号）。
• ttyUSB1：调试或辅助通道。
• ttyUSB2：AT指令通道（用于发短信/打电话）。
四、总结
1. 功能实现流程
- 插入模块 → 内核检测到USB设备，但未匹配串口驱动。
- 加载
cdc_ether驱动 → 创建usb0，支持上网。 - 在option.c源文件添加VID/PID →
option驱动绑定设备，生成ttyUSB节点。 - 通过
ttyUSB2发送AT指令 → 控制模块发短信/打电话。
2. 关键结论
• CDC-ECM模式：模块默认支持，无需配置即可上网。
• AT指令依赖串口：必须通过ttyUSB节点通信，驱动未匹配时节点缺失。
• 内核驱动的VID/PID匹配：是激活串口功能的核心条件。
