深度学习入门（四）：误差反向传播法

文章目录

前言
链式法则
- 什么是链式法则
- 链式法则和计算图
反向传播
- 加法节点的反向传播
- 乘法节点的反向传播
- 苹果的例子
简单层的实现
- 乘法层的实现
- 加法层的实现
激活函数层的实现
- ReLu层
- Sigmoid层
Affine层/SoftMax层的实现
- Affine层
- Softmax层
误差反向传播的实现
参考资料

前言

上一篇文章深度学习入门（三）：神经网络的学习
中，神经网络参数的学习是通过数值微分求梯度实现的，该方法虽然简单，但也有一个明显的问题就是计算费时。本文介绍一种高效计算参数梯度的方法——误差反向传播法。

注意，误差反向传播法本质上是一种梯度计算的技术，而梯度下降法是一种优化算法。

链式法则

什么是链式法则

先看以下的复合函数：
$z=t^2 \\ t=x+y$
回忆以前学过的求复合函数的导数的性质：复合函数的导数可以用构成复合函数的各个函数的导数的乘积表示。因此：
$\frac{\partial z}{\partial x} = \frac{\partial z}{\partial t}* \frac{\partial t}{\partial x}=2t*1=2(x+y)$

基于以上思想，神经网络中的链式法则就是：将复杂函数的导数分解为多个简单函数的导数的乘积，使得神经网络中权重的多层梯度计算成为可能。

链式法则和计算图

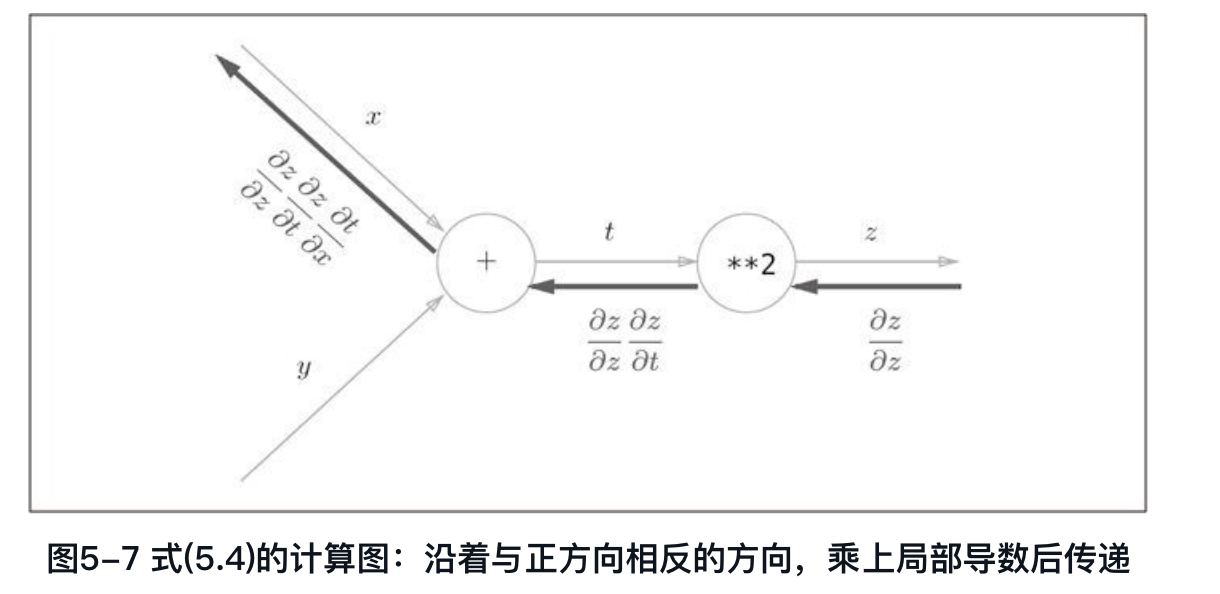

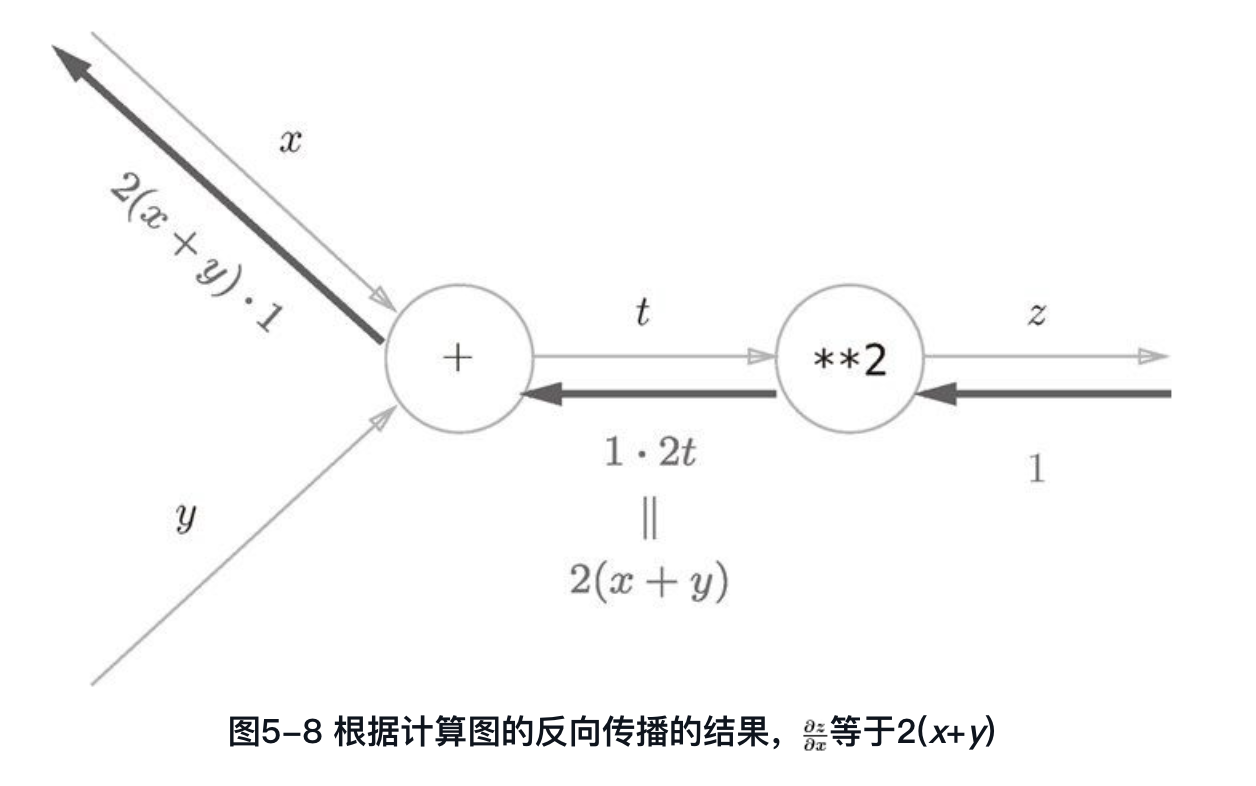

上例的过程，在计算图里表现出来即：
在这里插入图片描述

反向传播

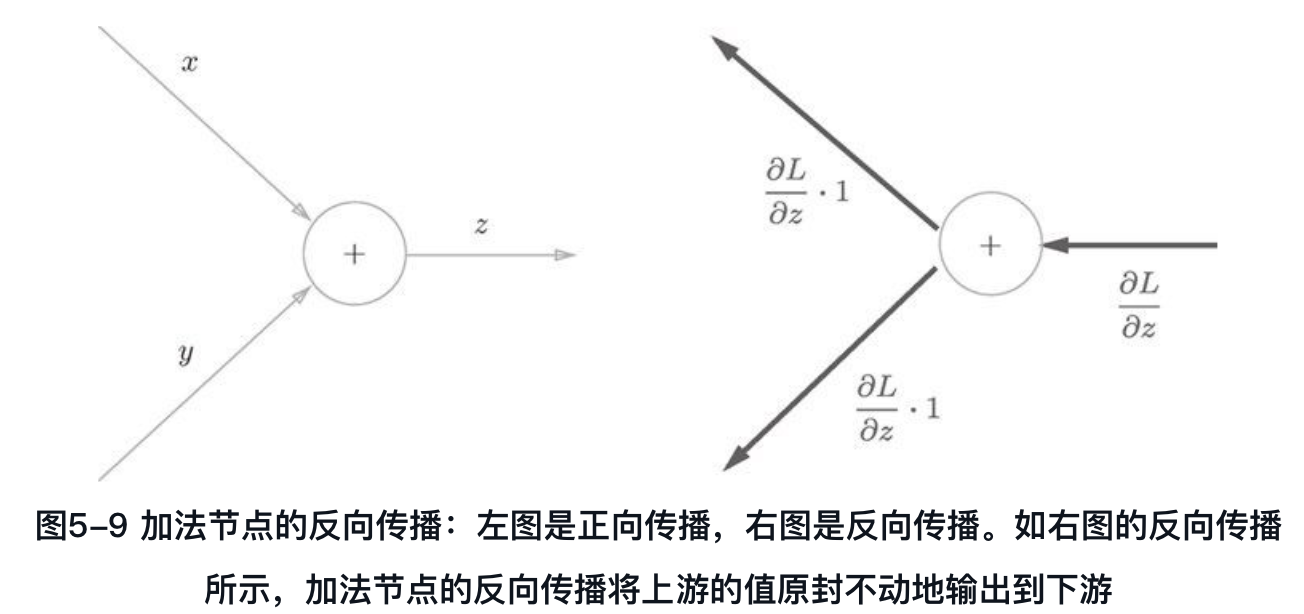

加法节点的反向传播

在这里插入图片描述

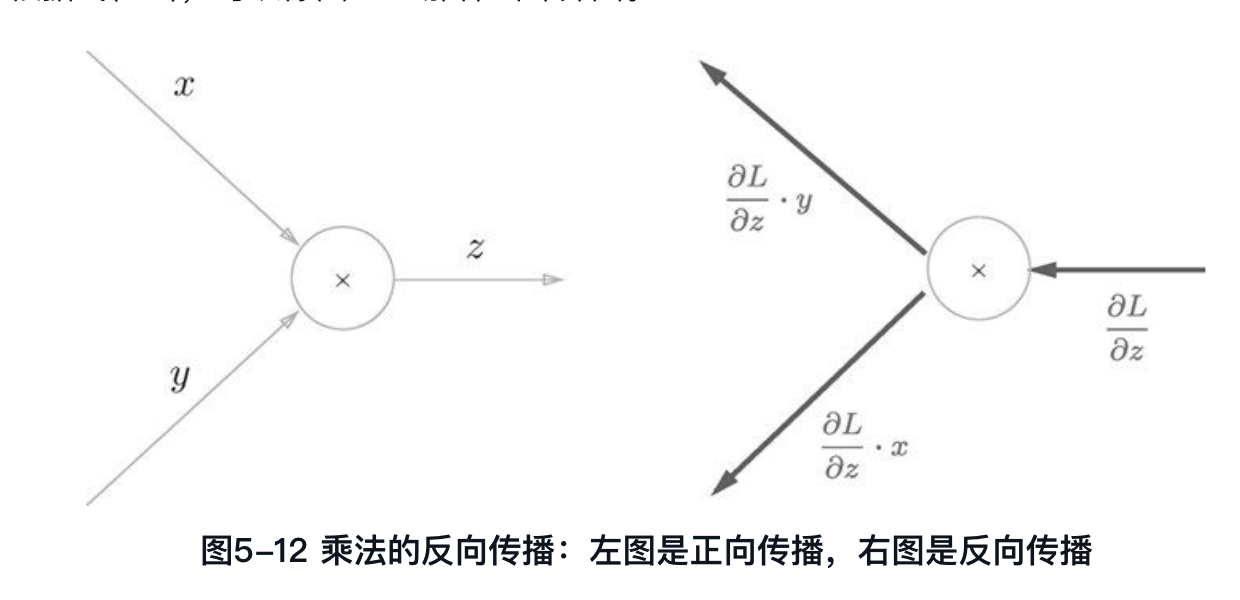

乘法节点的反向传播

在这里插入图片描述
可以看到实现乘法节点的反向传播时，要保留正向传播的信号。

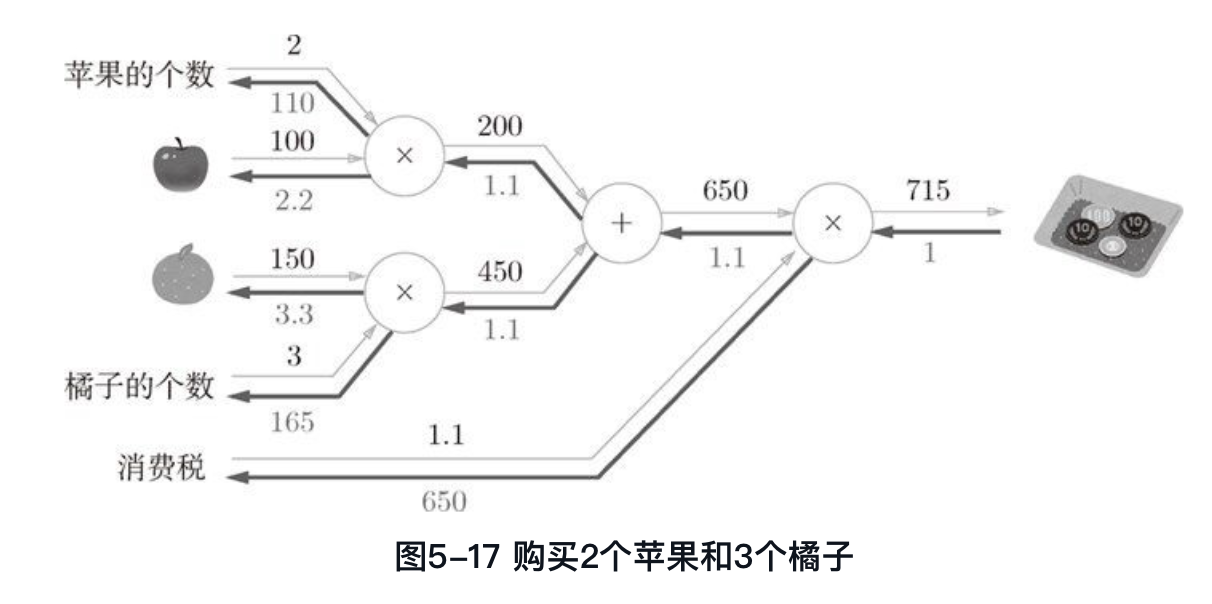

苹果的例子

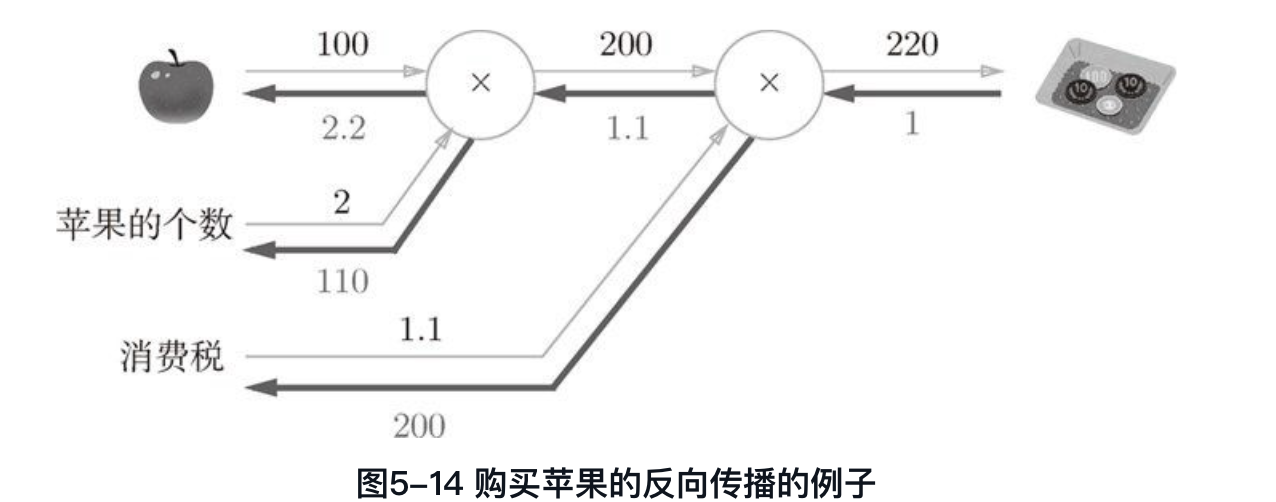

在这里插入图片描述
上图可以理解为：如果苹果的价格和消费税增加相同的值，那么消费税将对最终的价格产生200倍的影响，苹果的个数将对最终的价格产生110倍的影响，苹果的价格将对最终的价格产生2.2倍的影响。

简单层的实现

乘法层的实现

class MulLayer:
	def __init__(self):
		self.x = None
		self.y = None

	def forward(self, x, y):
		self.x = x
		self.y = y
		out = x * y

		return out

	def backward(self, dout):
		dx = dout * self.y
		dy = dout * self.x

		return dx, dy

apple_price = 100
apple_num = 2
tax_rate = 1.1

# layer
mul_apple_layer = MulLayer()
mul_tax_layer = MulLayer()

# forward
apple_total_price = mul_apple_layer.forward(apple_price, apple_num)
final_price = mul_tax_layer.forward(apple_total_price, tax_rate)

print(final_price) # 220

加法层的实现

class AddLayer:
	def __init__(self):
		self.x = None
		self.y = None

	def forward(self, x, y):
		self.x = x
		self.y = y
		out = x + y

		return out

	def backward(self, dout):
		dx = dout * 1
		dy = dout * 1

		return dx, dy

用上面的乘法层和加法层，实现下面的例子：
在这里插入图片描述

# layer
mul_apple_layer = MulLayer()
mul_orange_layer = MulLayer()
add_apple_orange_layer = AddLayer()
mul_tax_layer = MulLayer()

# forward
apple_price_cur = mul_apple_layer.forward(apple_price, apple_num)
orange_price_cur = mul_orange_layer.forward(orange_price, orange_num)
all_price = add_apple_orange_layer.forward(apple_price_cur, orange_price_cur)
price = mul_tax_layer.forward(all_price, tax_rate)

# backward
d_price = 1
d_all_price, d_tax_rate = mul_tax_layer.barkward(d_price)
d_apple_price_cur, d_orange_price_cur = add_apple_orange_layer.backward(d_all_price)
d_apple_price, d_apple_num = mul_apple_layer.backward(d_apple_price_cur)
d_orange_price, d_orange_num = mul_apple_layer.backward(d_orange_price_cur)

激活函数层的实现

ReLu层

Relu函数的数学表达为：
$y=\begin{cases} x & x>0 \\ 0 & x<=0 \end{cases}$
其导数为：
$\frac{\partial y}{\partial x}=\begin{cases} 1 & x>0\\ 0 & x<=0 \end{cases}$

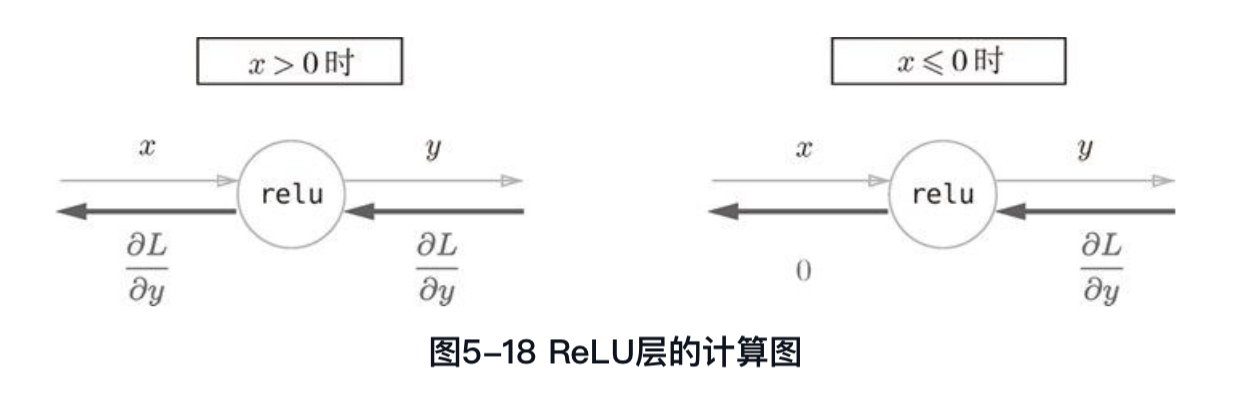

计算图表示如下：
在这里插入图片描述
代码实现如下：

class Relu:
	def __init__(self):
		self.mask = None

	def forward(self, x):
		# x<=0 的地方保存为True，其它保存为False
		self.mask = (x<=0)
		out = x.copy
		out[self.mask] = 0

		return out

	def backward(self, dout):
		dout[self.mask] = 0
		dx = dout

		return dx

Sigmoid层

sigmoid函数的数学表达如下：
$\frac{1}{1-e^{-x}}$

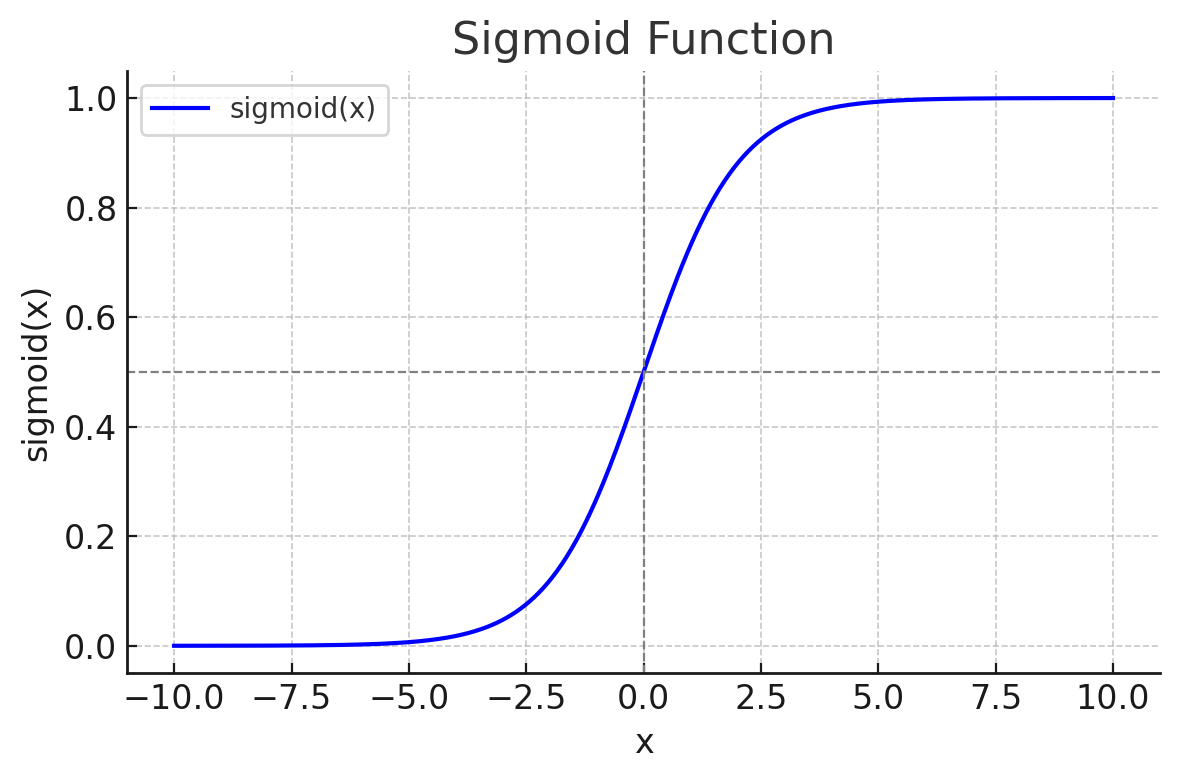

图像如下：
在这里插入图片描述

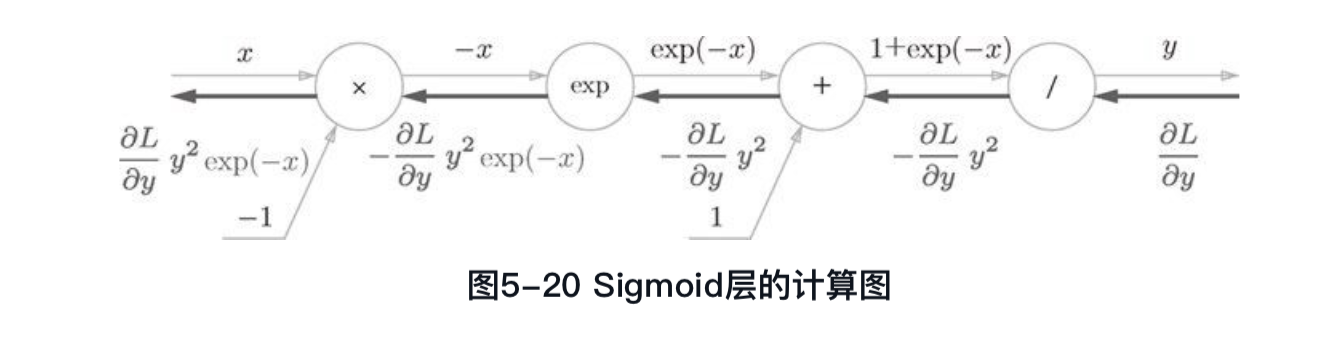

导数的计算图为：

class Sigmoid:
	def __init__(self):
		self.out = None

	def forward(self, x):
		out = 1 / (1 + np.exp(-x))

		return out

	def backward(self, dout):
		dx = dout * (1 - self.out) * self.out

		return dx

Affine层/SoftMax层的实现

Affine层

所谓Affine层指的是：在神经网络的正向传播中，进行矩阵乘积变换的处理，称为“仿射转换”，也称为“Affine层”。

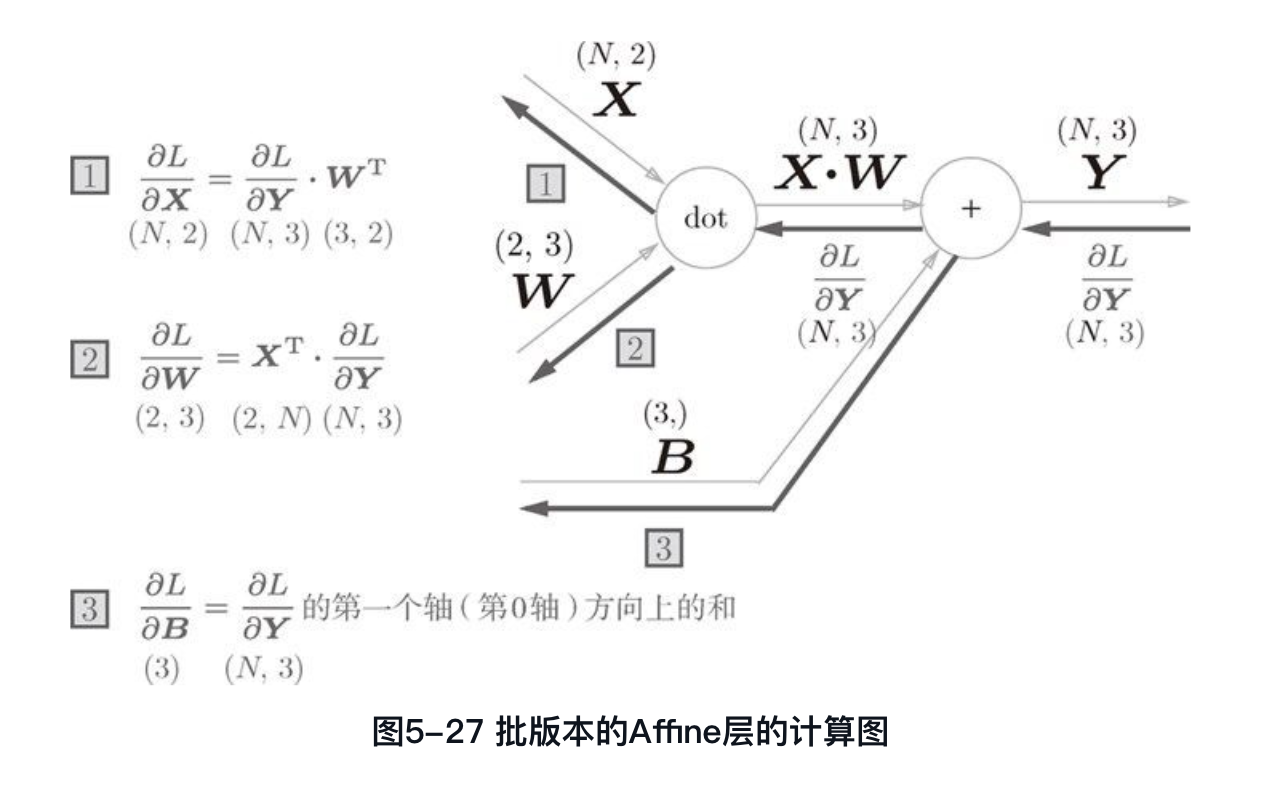

在这里插入图片描述

class Affine:
	def __init__(self, W, b):
		self.W = W
		self.b = b
		self.x = None
		self.dW = None
		self.db = None

	def forward(self, x):
		self.x = x
		out = np.dot(x, self.W) + self.b
		return

	def backward(self, dout):
		dx = np.dot(dout, self.W.T)
		self.dW = np.dot(self.x.T, dout)
		self.db = np.sum(dout, axis=0)

		return dx

Softmax层

回顾一下softmax的函数表示：（如果也有softmax和sigmoid记不清的小伙伴，来个口诀吧：sigmoid看自己，softmax看大家，sigmoid是只关于x的计算，而softmax是将最终的输出结果归一化成一个概率值）
$\sigma(\mathbf{z})_i = \frac{e^{z_i}}{\sum_{j=1}^{K} e^{z_j}}, \quad \text{其中 } i = 1, 2, \dots, K$

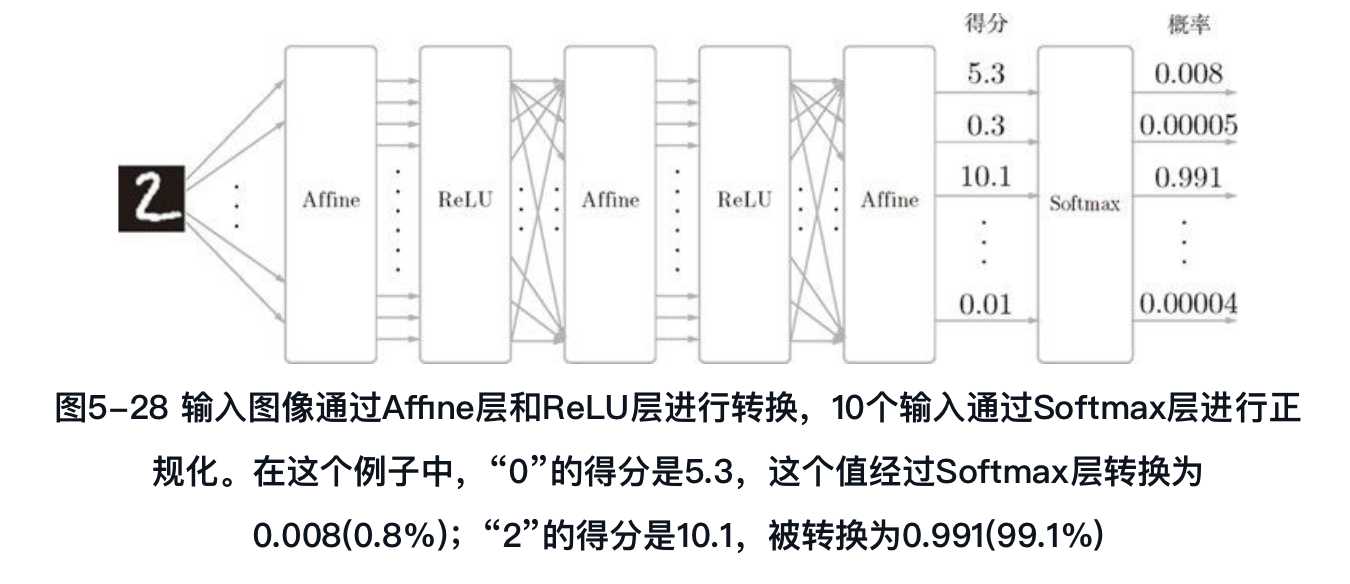

如下图所示，可以看到最终的输出是通过softmax归一化。
在这里插入图片描述
一个问题：为什么神经网络的推理不需要softmax，而学习却需要softmax呢？先思考为什么推理不需要softmax，这个比较简单理解，如果是分类任务，直接选择最后一个Affine输出的值的最大值对应的类作为结果即可，回归任务的输出层无需激活函数。然后思考为什么学习需要softmax，回想前面文章提到的损失函数的计算（交叉熵误差、MSE），都要求输入是一个概率值。

下图展示了softmax层的反向传播的结果，很神奇，我们得到了 $y_1-t_1$ , $y_2-t_2$ , $y_3-t_3$ 这样漂亮的结果（正好是标签和输出值的误差），这不是巧合，而是为了得到这样漂亮的结果，特地设计了交叉熵误差这样的损失函数。（此处省去了详细的推导过程）
在这里插入图片描述

def SoftmaxWithLoss:
	def __init__(self,)
		self.loss = None # 损失
		self.y = None # softmax输出值
		self.t = None # 标签（one-hot vector）

	def forward(self, x, t):
		self.t = t
		self.y = softmax(x)
		self.loss = cross_entropy_error(self.y ,self.t)

		return self.loss

	def backward(self, dout=1):
		batch_size = self.t.shape[0]
		dx = (self.y - self.t) / batch_size

		return dx

误差反向传播的实现

和上一篇文章两层神经网络的实现一样，这里我们的步骤仍然是：

mini-batch: 从训练数据中随机选择一部分样本；
计算梯度；
更新参数；

import sys, os
sys.path.append(os.pardir)
import numpy as np
from common.layers import *
from common.gradient import numerical_gradient
from collections import OrderedDict

class TwoLayerNet:

    def __init__(self, input_size, hidden_size, output_size,
                 weight_init_std=0.01):
        # 初始化权重
        self.params = {}
        self.params['W1'] = weight_init_std * \
                            np.random.randn(input_size, hidden_size)
        self.params['b1'] = np.zeros(hidden_size)
        self.params['W2'] = weight_init_std * \
                            np.random.randn(hidden_size, output_size)
        self.params['b2'] = np.zeros(output_size)

        # 生成层
        self.layers = OrderedDict()
        self.layers['Affine1'] = \
            Affine(self.params['W1'], self.params['b1'])
        self.layers['Relu1'] = Relu()
        self.layers['Affine2'] = \
            Affine(self.params['W2'], self.params['b2'])

        self.lastLayer = SoftmaxWithLoss()

    def predict(self, x):
        for layer in self.layers.values():
            x = layer.forward(x)

        return x

    # x:输入数据, t:监督数据
    def loss(self, x, t):
        y = self.predict(x)
        return self.lastLayer.forward(y, t)

    def accuracy(self, x, t):
        y = self.predict(x)
        y = np.argmax(y, axis=1)
        if t.ndim != 1 : t = np.argmax(t, axis=1)
        accuracy = np.sum(y == t) / float(x.shape[0])
        return accuracy

    # x:输入数据, t:监督数据
    def numerical_gradient(self, x, t):
        loss_W = lambda W: self.loss(x, t)

        grads = {}
        grads['W1'] = numerical_gradient(loss_W, self.params['W1'])
        grads['b1'] = numerical_gradient(loss_W, self.params['b1'])
        grads['W2'] = numerical_gradient(loss_W, self.params['W2'])
        grads['b2'] = numerical_gradient(loss_W, self.params['b2'])

        return grads

	# 在上一篇文章基础上，新增的函数，误差反向传播
    def gradient(self, x, t):
        # forward
        self.loss(x, t)

        # backward
        dout = 1
        dout = self.lastLayer.backward(dout)

        layers = list(self.layers.values())
        layers.reverse()
        for layer in layers:
            dout = layer.backward(dout)

        # 设定
        grads = {}
        grads['W1'] = self.layers['Affine1'].dW
        grads['b1'] = self.layers['Affine1'].db
        grads['W2'] = self.layers['Affine2'].dW
        grads['b2'] = self.layers['Affine2'].db

        return grads

import sys, os
sys.path.append(os.pardir)
import numpy as np
from dataset.mnist import load_mnist
from two_layer_net import TwoLayerNet

# 读入数据
(x_train, t_train), (x_test, t_test) = \
    load_mnist(normalize=True, one_hot_label=True)

network = TwoLayerNet(input_size=784, hidden_size=50, output_size=10)

iters_num = 10000
train_size = x_train.shape[0]
batch_size = 100
learning_rate = 0.1
train_loss_list = []
train_acc_list = []
test_acc_list = []

iter_per_epoch = max(train_size / batch_size, 1)

for i in range(iters_num):
    batch_mask = np.random.choice(train_size, batch_size)
    x_batch = x_train[batch_mask]
    t_batch = t_train[batch_mask]

    # 通过误差反向传播法求梯度
    grad = network.gradient(x_batch, t_batch)

    # 更新
    for key in ('W1', 'b1', 'W2', 'b2'):
        network.params[key] -= learning_rate * grad[key]

    loss = network.loss(x_batch, t_batch)
    train_loss_list.append(loss)

    if i % iter_per_epoch == 0:
        train_acc = network.accuracy(x_train, t_train)
        test_acc = network.accuracy(x_test, t_test)
        train_acc_list.append(train_acc)
        test_acc_list.append(test_acc)
        print(train_acc, test_acc)
