碳化硅 MOSFET三相逆变电路损耗新算法

基于碳化硅 MOSFET三相逆变电路损耗新算法

摘要提出了一种三相逆变电路功率开关器件损耗计算的新方法.为了达到将高频电力电子电路和实时仿真算法相结合应用于嵌入式实时仿真平台的目的，针对工程应用中逆变器损耗计算的实时性和精确性要求，该方法以实际电路可采样信号为基础，利用功率开关器件器件手册提供的产品参数，通过采样平均算法计算功率开关器件损耗.将采样算法值与小仿真步长的 P L E C S仿真结果做对比，结果表明新算法可以较为准确的计算损耗，并进一步提出了在硬件系统性能要求下尽可能保证损耗计算的精度要求的变采样频率算法 .

王逸凡，迟颂，李雪，杨海靖

(河北工业大学省部共建电工装备可靠性与智能化国家重点实验室，天津 300130)

引言

近年来，以逆变器为核心的高压变频调速技术得到越来越广泛的应用.功率开关器件作为逆变器的核心部分，其性能直接决定了系统的整体效率.并且随着电力电子技术向高频化发展，碳化硅等宽禁带半导体器件应用也逐步广泛起来，将 S i C M O S F E T应用于三相逆变电路也为提高系统整体效率和功率密度提供了新的途径[1-2].其中逆变器的损耗问题一直是逆变器研究和设计的重点，如何快速并且准确的计算开关器件的损耗是研究的工作重点[31目前，科研工作者在对逆变器损耗的研究上做了很多工作 .文献 [5]对空间矢量调制策略（S V P W M ) 下 I G B T损耗进行了分析，但并未涉及M O S F E T 损耗计算方法 .文献 [6]提出了利用数据手册提供的参数进行损耗分析方法 .文献 [7]在假设三相逆变器输出电流为正弦电流的情况下，每个开关周期内流过开关器件的电流为恒定值来计算损耗，这种假设并不具有普遍性，并且理想条件下的损耗与实际损耗会有较大误差 .文献 [8]提出了基于系统仿真的逆变器损耗分析方法，适用于I G B T和 M O S F E T 器件，并将结果与三菱仿真软件结果进行对比，但并未考虑损耗计算的快速性和准确性相结合.

针对现有研究存在的不足，本文提出了一种基于S i C M O S F E T三相逆变器损耗计算的新算法，即以直流母线电压、负载电流，开关器件驱动信号和温度等实际电路中可采样信号为基础，结合开关器件产品手册的相关参数，通过采样算法来计算开关器件损耗.新算法的优点是根据实际电路运行中可采集到的电路信号为基础计算损耗，使得损耗计算有了实际意义；考虑到实际工程中对逆变器损耗的实时性要求，分析了不同采样频率下的损耗差别；并且考虑到三相电路在不同工况下，即不同负载电流幅值或不同的基波频率下的损耗有所差别，对损耗进行了大量的仿真实验，并提出了变采样频率的损耗计算方法.

1 逆变电路拓扑和损耗计算方法

1 . 1 电机负载下三相逆变器拓扑结构

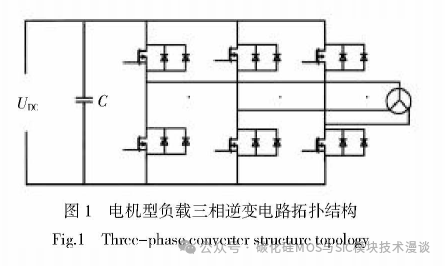

一般的三相逆变系统由直流电源Udc，直流母线电容C ，三相逆变桥和电机组成；示意图如图 1 所示.

逆变电路部分由三相六桥臂构成，通过控制 6 个功率开关器件的开关，可以输出稳定的三相电流.逆变电路的损耗主要由开关器件和并联的反向续流二极管产生.根据逆变电路的对称性，以 A 相电路上桥臂进行损耗分析.

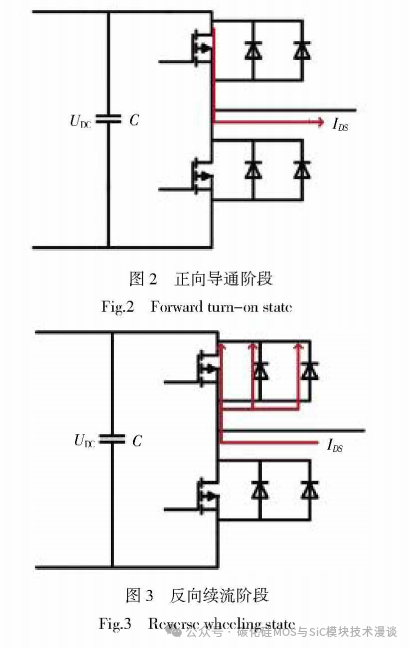

M O S F E T 具有双向导通性，即栅源电压超过开启电压后，即 V DS> 0 和 ^ < 0 时沟道均可导通 .当A 相电流由逆变器流向负载时，上桥臂M O S F E T 电流经沟道流出逆变器，如图 2 所示；当 A 相电流由负载流向逆变器时，由于体二极管（body diode) 和肖特基二极管 (S B D ) 的存在，在反向续流阶段初期，电流先经沟道续流，当 Is d达到二极管导通条件后，再通过沟道和二极管一起续流，如图 3 所示[9].但由于功率M O S F E T 体二极管反向恢复速度慢，恢复特性较差，且会产生较高的反向恢复电压和恢复电流，会对 M O S F E T 可靠性造成影响，故一般通过并联肖特基二极管来解决.

别为肖特基二极管，体二极管开启电压.考虑到体二极管恢复特性差，在电路设计时，尽可能让体二极管不参与反向续流过程.

1.2 MOSFET的导通损耗与新算法导通损耗分析

在损耗监测的工程应用中，需要保证损耗监测的实时性，同时考虑到实时监测计算的可行性，采样步长需要在合适的范围内，并且考虑到计算损耗数据的来源问题，提出了基于实际电路可测量信号为基础的采样算法来计算功率开关器件的损耗.

1.2.1 M O S F E T 导通损耗计算方法

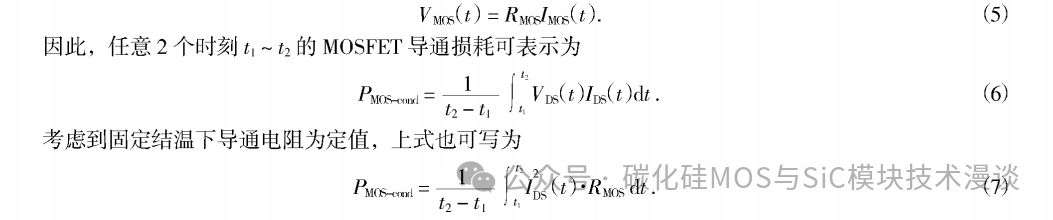

根据 M O S F E T 器件的导通特性，以 N 沟道M O S F E T 为例，在栅极加正向电压时，靠近栅极的沟道形成反型层，沟道导通，在外加电压作用下产生电流 .假设M O S F E T 的导通压降Vmos（t）)是流过 M O S F E T 电流 Imos(t)的函数，由输出特性可知，可由下列公式描述：

1.2.2 M O S F E T 采样算法下导通损耗计算方法

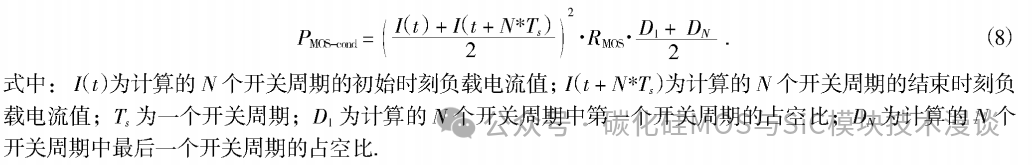

在工程应用中无法直接获得流过功率开关器件的电流，只能通过负载电流来推算.假设以一个开关周期为最小采样步长，在一个开关周期内，由于M O S F E T 开通和关断时刻电流值不相同，在计算正向导通阶段 N 个开关周期内的导通损耗时，将采样的初、末时刻负载电流值平均值作为N 个开关周期的电流值；在计算反向续流阶段N 个开关周期内的导通损耗时，先将初、末时刻负载电流值进行采样平均后，再根据公式(2)、公式 (3)和公式(4)计算流过M O S F E T 的电流，将其作为反向阶段N 个开关周期内流过M O S F E T 的电流值; 同理将首尾两个开关周期占空比的平均值作为整个阶段的占空比，故其导通损耗可由公式(7)简化为

1.3 MOSFET开关损耗

1.3.1 M O S F E T 开关损耗计算方法

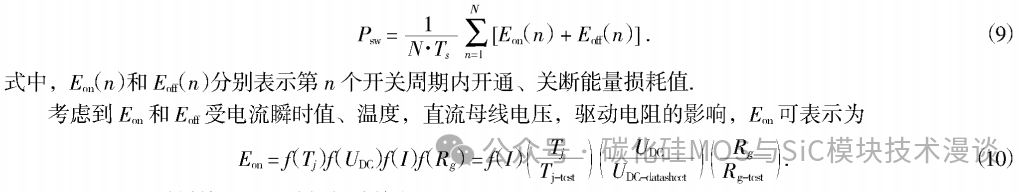

开关损耗是由器件开通、关断时瞬态电压和电流变化引起的.计算开关损耗的方法分为物理建模方法和数学方法，其中数学方法包括基于产品数据手册方法和幂函数或多项式拟合法等[12-13].根据在产品数据手册中给出了器件开通和关断能量值，N 个开关周期内开关损耗可表示为

1.3.2 M O S F E T 采样算法下开关损耗计算方法

考虑到驱动电阻在实际工程中是固定的，所以在用采样算法对开关损耗进行计算时，需要对负载电流、直流母线电压、温度 3 个变量进行采样，将其作为输人量代人采样算法中.直流母线电压和温度的采样方法类比新算法计算导通损耗时电流和占空比的计算过程，对采样阶段始末时刻的数据值进行采集后将平均值作为采样周期的基准值进行计算.

1 . 4 二极管损耗

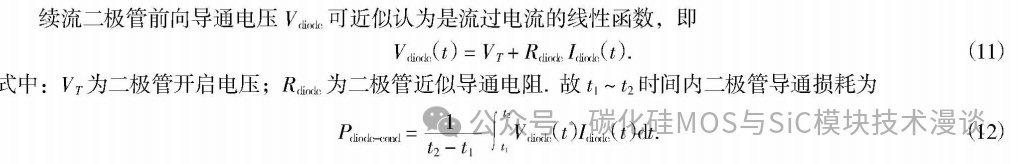

1 . 4 . 1二极管导通损耗

1 . 4 . 2采样算法下二极管导通损耗计算方法

由于续流二极管仅参与反向续流过程，故在采样算法中，先将反向续流阶段负载电流进行平均采样，再根据公式（3 ) 和公式（4 ) 推算出流过二极管的电流，再根据采样后占空比以及二极管压降计算出采样周期内的导通损耗.

2 新算法介绍

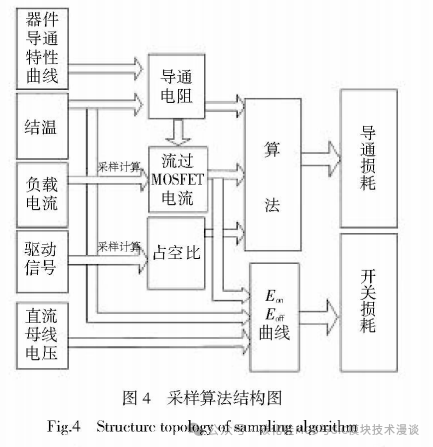

在 P L E C S仿真软件下搭建异步电机负载下的三相逆变电路 .驱动采用S V P W M 控制方式 .新算法下的损耗计算框图如图4 所示.

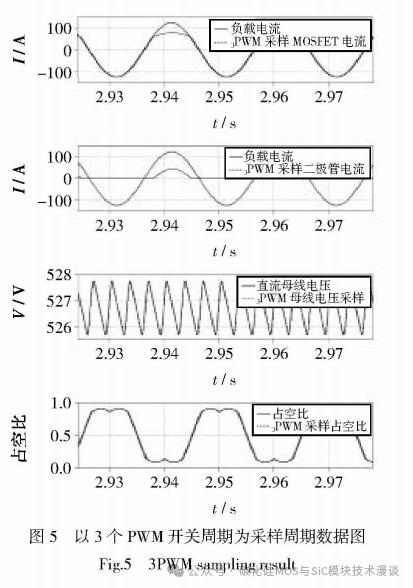

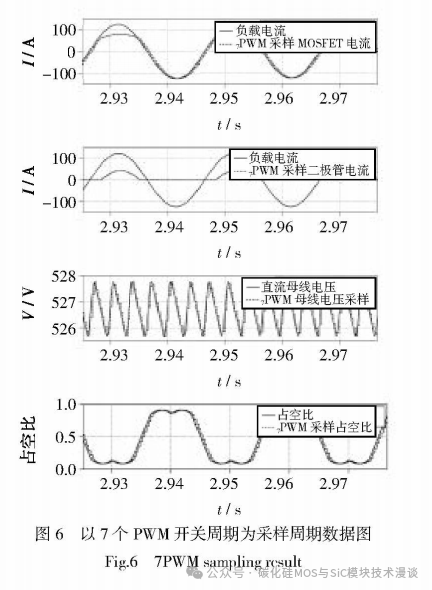

分别对负载电流信号，驱动信号，直流母线电压信号进行采样计算 .以 3 个 P W M 开关周期和 7 个 P W M 开关周期作为采样周期为例，图 5 和图 6 分别为两种采样周期下电流、电压和占空比采样数据与电路原数据对比图.

由采样数据图可以看出，采样信号与实际信号有较高的吻合度，采样频率越高，两者误差越小.实际工程环境下，在损耗计算过程中，采样频率越高，计算精度越高，但对实际信号采集和计算所需时间越长，对硬件系统性能要求越高；相反，采样频率越低，越容易达到实时计算的目的，但损耗计算的精度越差.而且由于采样算法只需对采样周期初始和末尾值进行采集，中间值并不影响计算结果，故采样频率的高低直接影响到损耗计算的准确性.考虑不同工况对逆变输出侧的影响主要体现在输出电流的幅值和基波频率两方面，为了验证新算法的适用性，下面对不同电流幅值和不同基波频率下的算法进行实验仿真.

3 仿真分析

根据上述分析，在 P L E C S仿真软件中对新算法进行仿真 .逆变器采用 S V P W M 方式，开关器件采用 C A S300M 12B M 2 碳化硅 M O S F E T 模块，开关频率为 20 k H z，为了验证新算法的准确性，将仿真步长调整为一个开关周期的 1/100(500ns)，将不同负载电流幅值、不同基波频率情况下测试的不同采样频率下新算法计算值与P L E C S仿真计算值做对比.

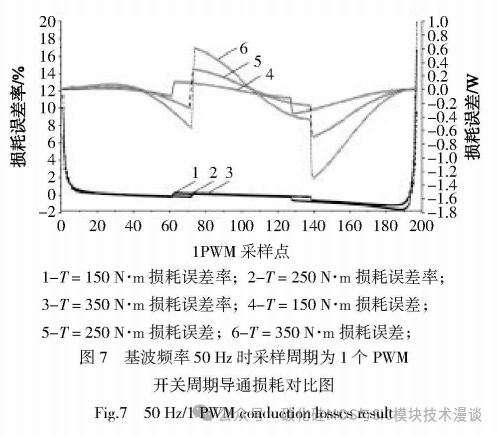

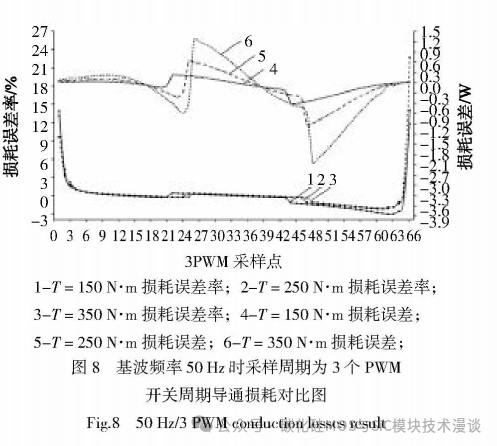

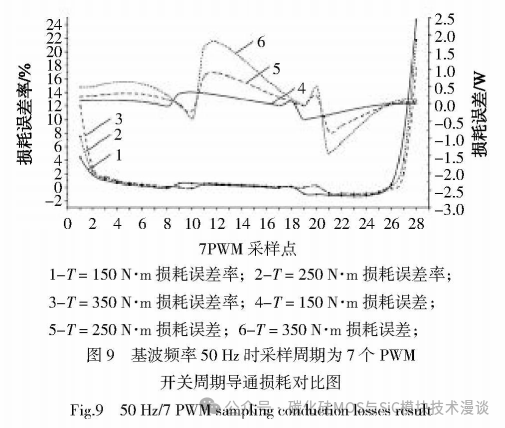

三相逆变电路A 相上桥臂M O S F E T 在正向导通损耗如下图所示.其中输出电流基波频率为50 H z，将电机负载转矩分别调至1 5 0 Nm 、 2 5 0N m 和350N m，三种负载下输出相电流幅值分别为 8 0 A 、 124.7 A 和 177A . 以一个P W M 开关周期、3 个 P W M 开关周期、7 个 P W M 开关周期为采样周期下算法值与 P L E C S仿真值对比情况如图7、图 8 和图 9 所示.

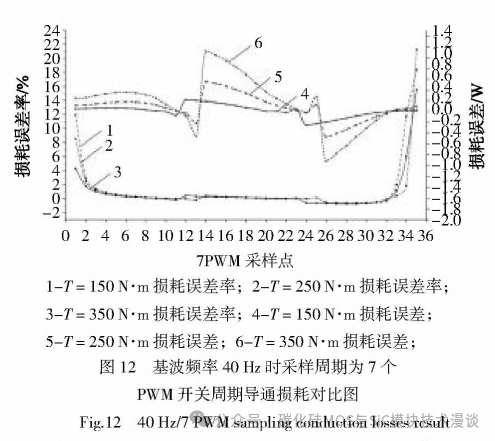

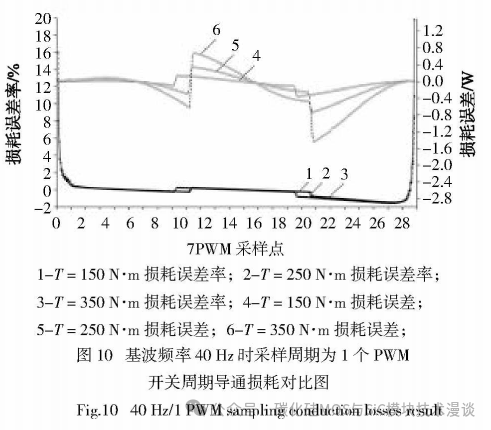

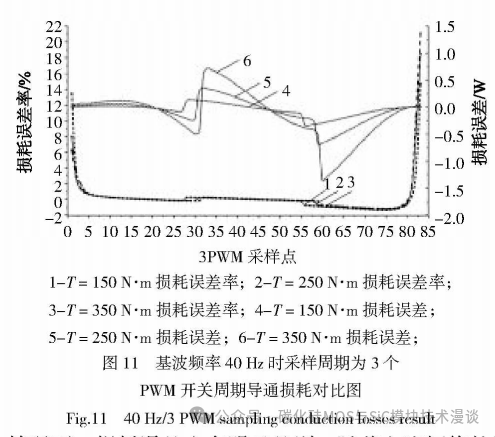

将输出电流的基波频率调整为 40 H z，输出电流幅值分别与 50 H z 时 3 种负载下电流幅值相同，以不同采样周期采样后计算得到的M 0 S F E T正向导通损数据与 500 ns仿真步长损耗计算值对比情况如图 10、图 1 1和图 12所示.

根据仿真数据，可以得到以下结论：以 500 ns 仿真步长的计算结果为标准，基于新算法下的正向导通损耗的相对误差率基本分布在-1.5%~1%以内; 由于导通损耗是以采样电流为输人量，在正向导通阶段初始和末尾阶段，即负载电流方向改变且电流值较小时，虽然相对误差率较大，但绝对误差较小；说明各种工况下采样算法有很高的准确性；在相同基波频率和采样频率，不同的输出相电流幅值情况下，损耗误差也有明显差别，随着电流幅值的增大，损耗误差也增大；随着基波频率的改变，损耗误差也有差别.不同负载情况下用新算法计算正向导通阶段导通损耗和开关损耗，总损耗情况如图 1 3所示，结果显示新算法在导通损耗和开关损耗方面都有较高的准确度.

考虑到新情况下，损耗误差也有明显差别，随着电流幅值的增大，损耗误差也增大；随着基波频率的改变，损耗误差也有差别.不同负载情况下用新算法计算正向导通阶段导通损耗和开关损耗，总损耗情况如图 1 3所示，结果显示新算法在导通损耗和开关损耗方面都有较高的准确度.

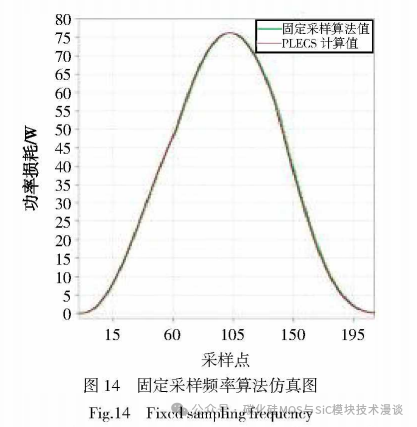

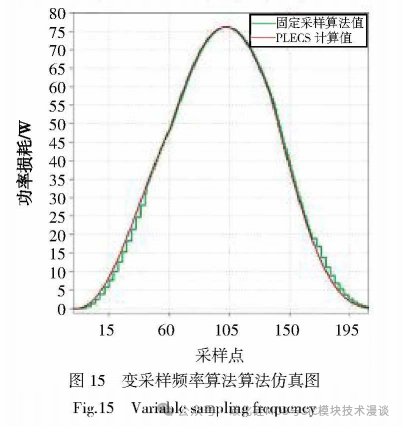

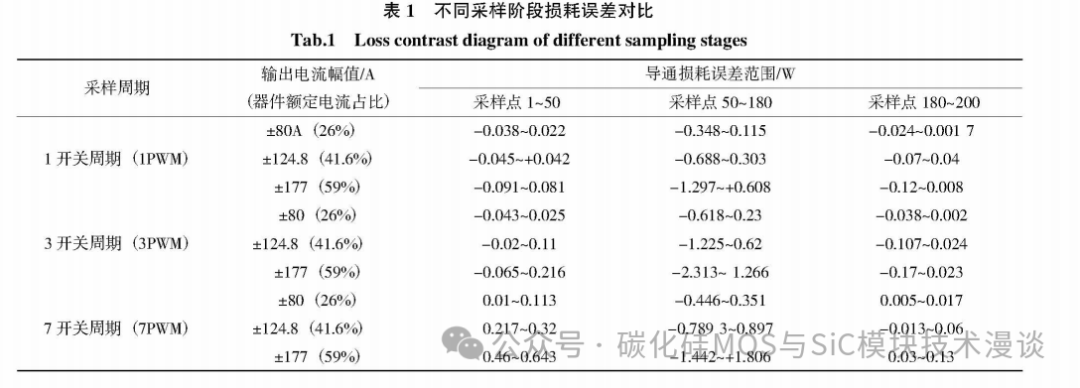

根据上表数据可以得出，在负载为 1 5 0 N m ，输出电流幅值为8 0 A 时，采样点 1~50阶段采样周期采用 1 个开关周期和 3 个开关周期下采样损耗计算结果相对误差范围低于1 0 %，考虑到损耗计算的实时性和硬件系统计算量，在忽略部分精度的前提下，可以用 3 个开关周期进行采样计算；在 50~180采样阶段，以 3 个开关周期和 7 个开关周期采样计算值与1P W M 计算值相比，相对误差最高分别为5 0 %和 6 7 % ，考虑到计算精确度，采用 1 个开关周期为采样周期进行计算；同理在 180~200采样点范围内，可以采用 3 个开关周期进行计算. 根据以上分析，经过调整后的算法与固定采样频率的算法相比可以更好的达到计算量和速度的双优化 .图 1 4表示采样周期为固定的 1 个开关周期的正向导通损耗计算值，图 1 5为变采样频率后的正向导通损耗损耗计算值.

变采样频率算法是根据系统所需要的精度来设计采样和计算的频率. 在之前的仿真条件下，以固定的 1P W M 开关周期为采样周期时，半个基波周期内需要对电路数据进行2 0 0次采样，在变频率采样算法下，半个基波周期内对数据的采样次数减少到 154次，减小了对硬件系统的性能要求，同时保证了损耗计算的精度.

4 结束语

由以上仿真实验数据分析结果可见，本文提出的以电路中实际可测量数据为基础的三相逆变器损耗的采样算法可以较为准确的计算功率开关器件损耗，并且方法计算简单、灵活，适用于各种型号的的 M O S F E T 开关器件、逆变器运行条件和调制策略；并且数据结果显示不同工况下不同的采样频率带来的损耗误差也有相关性；考虑到实际工程中对损耗计算的实时性、简便性和精确度的要求，可以根据不同的工况或是相同工况下不同阶段选择不同的采样频率，以达到损耗计算的速度和精度双优化.
