EtherCAT转Modbus网关如何在倍福plc组态快速配置

在工业控制领域，EtherCAT和Modbus是两种常见的总线通信协议。EtherCAT以其高速的数据传输和灵活的网络配置被广泛应用于高性能自动化控制系统中，而Modbus则因其简单、稳定且兼容性强而被许多设备所支持。在实际工程应用中，往往需要将这两种协议进行转换以实现不同系统之间的互操作性。本文将介绍如何使用倍福plc组态来快速配置EtherCAT转Modbus网关。

要完成EtherCAT与Modbus之间的通讯转换，首先需要了解两者的基本特点及应用场景。EtherCAT是一种基于以太网的实时通信协议，具有很高的数据传输速度和灵活性，常用于复杂控制系统中。Modbus则是一种串行通信协议，广泛用于PLC与各类传感器、执行器等设备的连接。因此，在实际应用中，经常需要一种能够桥接这两种协议的设备，即所谓的网关。

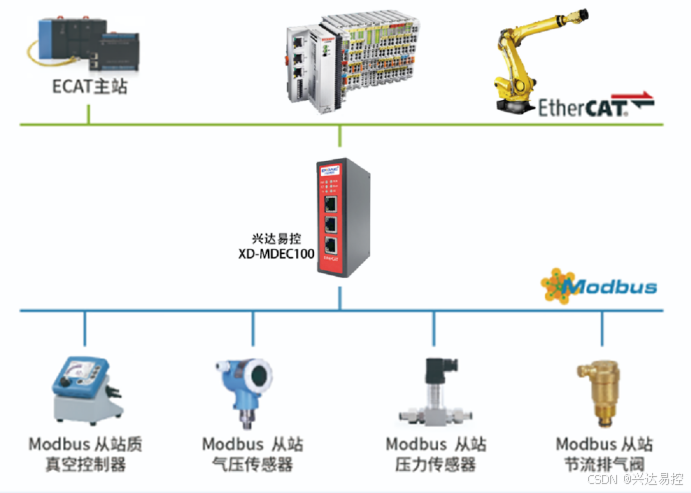

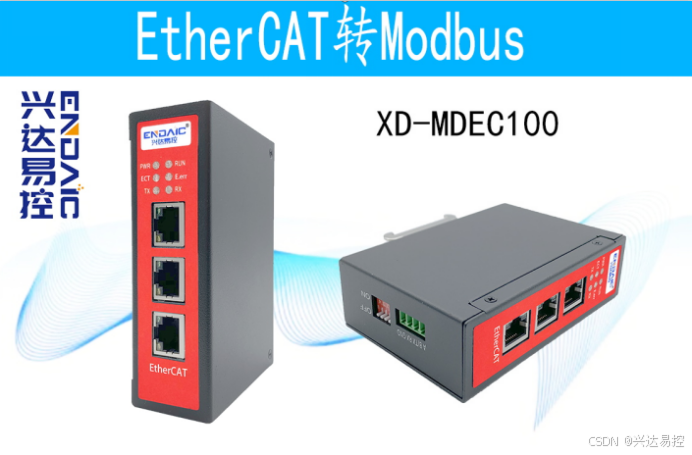

兴达易控推出的EtherCAT转Modbus网关正是为了解决这一问题。这款网关不仅可以将Modbus从站转换为EtherCAT主站，还能将EtherCAT设备接入到Modbus总线上，从而大大简化了系统集成的复杂性。接下来，我们将详细介绍如何在倍福PLC上对这款网关进行组态配置。

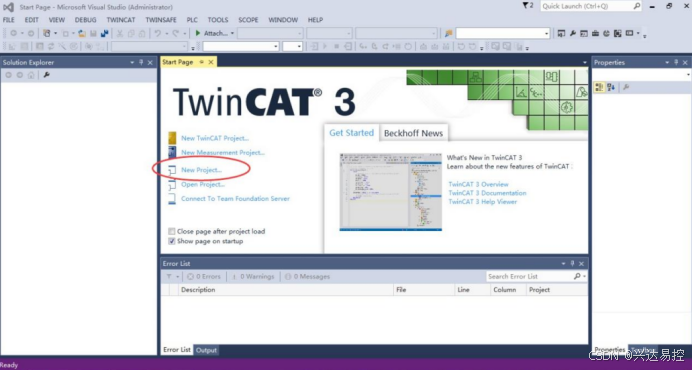

1、新建项目

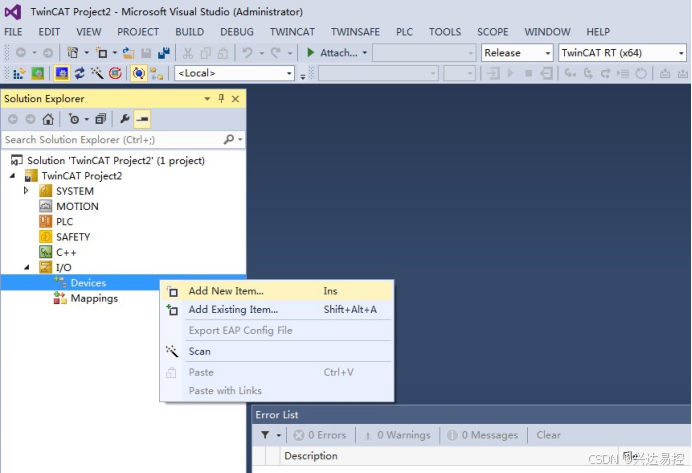

2、新建工程后，在下图中 Device 的位置，点击鼠标右键 Add New Item，添

加 ETHERCAT 主站。

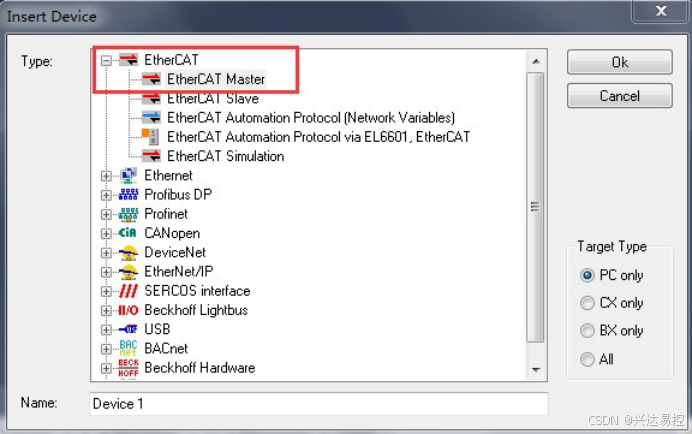

3、在弹出的对话框中，选择 Ethercat Master，然后点击 OK。

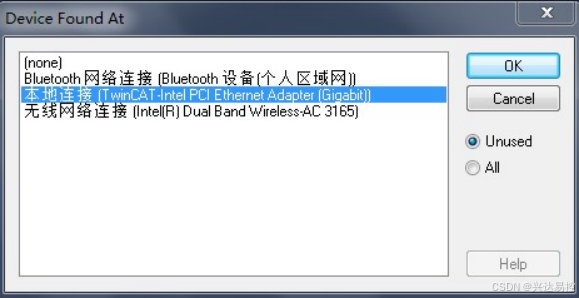

4、选择电脑对应的网卡，点击 OK。

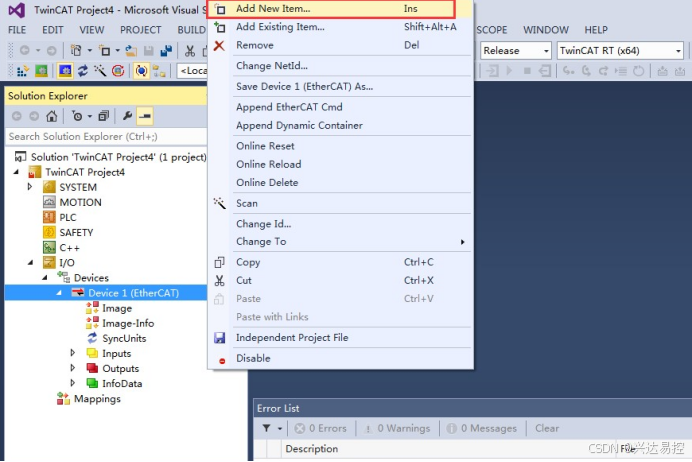

5、主站建立后，在下图中主站 Device 1 的位置，点击鼠标右键 Add New Item，添加 ETHERCAT 从站。

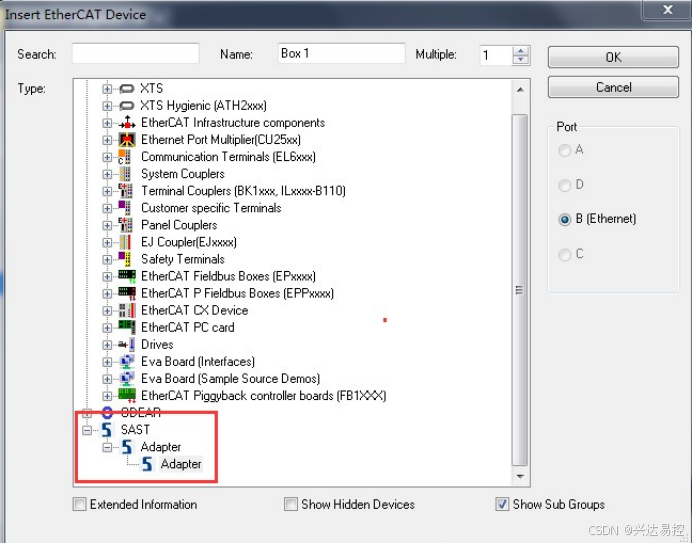

6、在弹出的对话框中，选择网关设备，点击 OK。

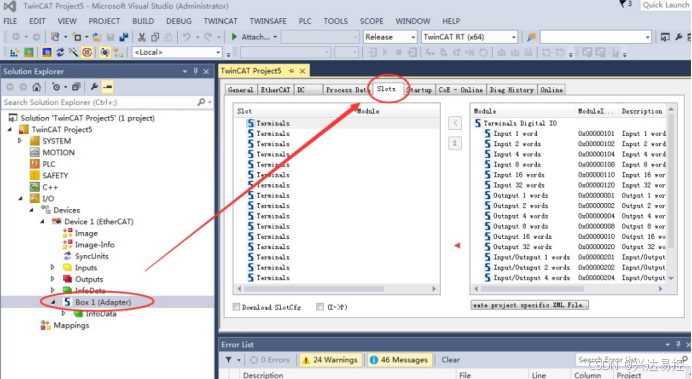

7、添加后的从站，如下图所示的 Box1。点击左侧项目树中的 Box 1，在右侧的主视图中，点击 Slots，可以看到网关配置输入输出数据的页面

8、如下图所示，在 Slot 列表中，一共可以添加 16 条配置信息。右侧 Module 列表的每一条配置选项，都可以添加到 Slot 中。按照下图 1、2、3 的操作顺序，可以将 Module 添加到 Slot 中。

不要忘记保存所有配置并下载到PLC中。这一步骤非常关键，因为只有将配置文件加载到PLC中，整个系统才能按照设定的方式运行。完成以上所有步骤后，EtherCAT转Modbus网关就已经成功配置完毕，可以实现两种协议之间的无缝切换和数据交换。

通过使用兴达易控的EtherCAT转Modbus网关，结合倍福PLC的强大功能，我们可以轻松实现不同通信协议之间的转换和集成。这不仅提高了系统的灵活性和可扩展性，也为工程师们节省了大量的时间和精力。希望本文能够帮助读者更好地理解这一过程，并在实际应用中得到启发和应用。
