概括

Ansys Discovery 2024R1 中的焊缝功能是一项重大改进，旨在简化和精简工程模拟中焊缝的分配过程。此功能集成了间歇焊缝等高级工具和功能，以更直观、更高效的方式促进焊缝的准备和分配。

该功能为工程师提供了无缝的工作流程，以准备和分配焊缝到他们的模型中。这降低了设置涉及焊接结构的模拟所需的复杂性和时间。





角焊缝工具如何工作？

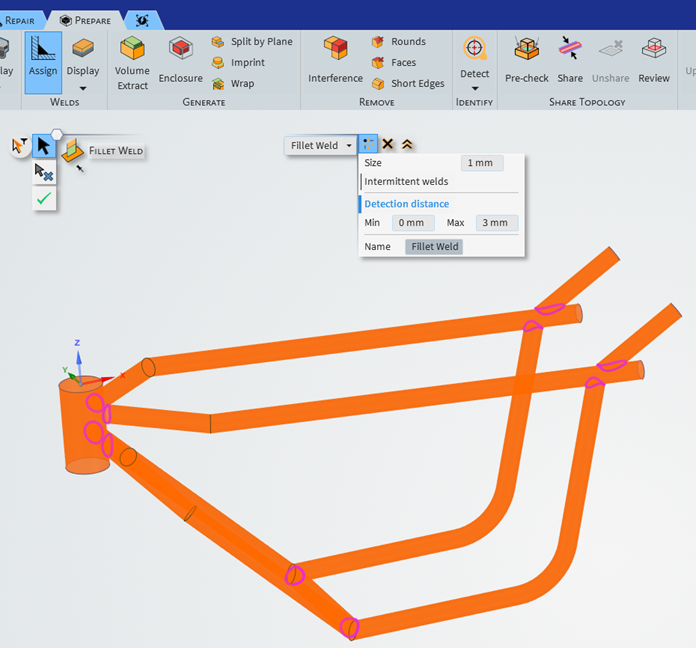

当您选择几何体时，Ansys Discovery 会识别潜在的焊接位置。这种自动化功能可显著加快初始设置阶段，并降低遗漏关键焊接的可能性。您还可以根据需要手动选择或取消选择这些点。

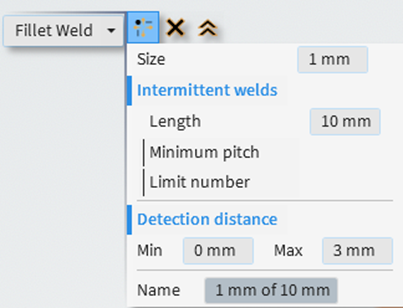

您可以指定焊缝是连续的还是间歇的，并定义其属性。Discovery 还可以从导入模型的 CAD 属性中读取焊缝位置和属性，并使用此信息自动定义焊缝。用户可以自定义焊缝的属性，例如尺寸、类型和材料，以准确反映焊接接头的实际状况。这确保了模拟结果的真实可靠。

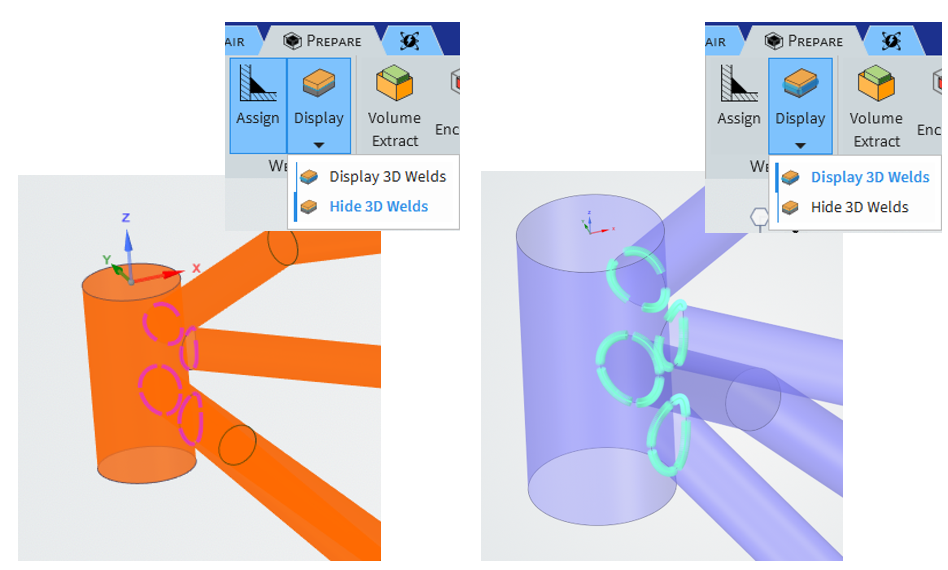

该功能包括增强的可视化工具，可帮助用户在模型中清晰地查看焊缝及其属性。这有助于验证所有必要的焊缝是否已正确分配且其位置是否正确。

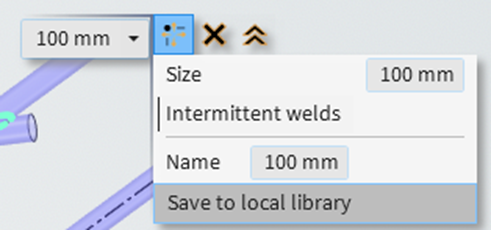

此外，您还可以将焊缝定义保存到本地库中，并将具有定义焊缝的几何图形导出到 Mechanical 进行网格划分和仿真。这种集成可以将准备好的模型无缝传输到各种仿真环境中，从而实现对焊接结构的全面分析。



该功能支持快速设计迭代，因为随着设计的发展，修改和更新焊缝变得更加容易。这种灵活性对于工程项目中常见的迭代设计过程至关重要。

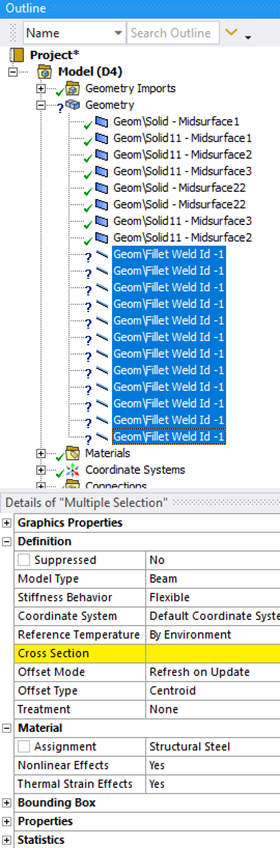

一旦进入机械系统，梁体就会出现。这些将用于创建焊接网格对象。

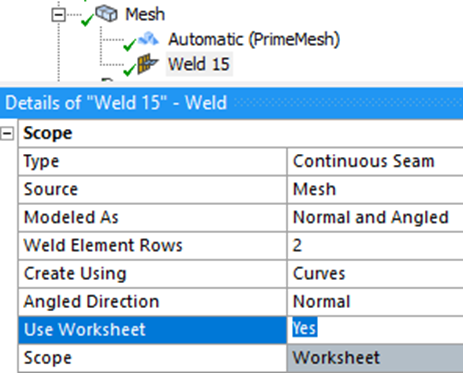

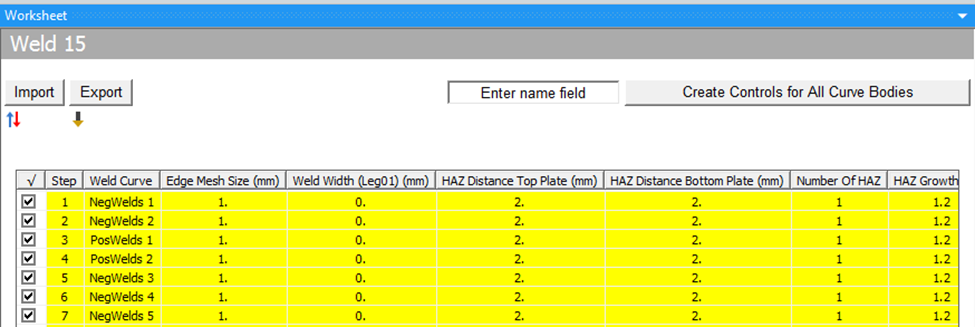

将属性“使用工作表”设置为“是”将允许您自动创建所有对象并在一个步骤中生成网格。





这是生成的网格的细节。很漂亮！不是吗？





总结

Ansys Discovery 2024R1 中的焊缝功能是一项重大增强功能，旨在简化和精简工程仿真中分配焊缝的过程。此功能集成了高级工具和功能，如间歇焊缝，以便以更直观和高效的方式准备和分配焊缝。
