前言

在昨天的最后我们成功干掉了crack2.hrb, 今天我们要尝试一下更厉害的攻击手段。 所以说, 从现在开始又要打开坏人模式了哟，嘿嘿嘿

虽然把操作系统的段地址存入DS这一招现在已经不能用了，不过我可不会善罢甘休的。我要想个更厉害的招数，把使用的人推进恐怖的深渊，哈哈哈哈！在操作系统管理的内存空间里搞破坏是行不通了，这次算你厉害，不过我还可以在定时器上动动手脚。一定很不爽吧。这样一来，光标闪烁就会变得异常缓慢，任务切换的速度也会变慢。嗯，光想想就觉得很有趣啊，啊哈哈。

一、保护操作系统 4.0

好，完成了！赶紧 – make run 然后输入 crack3，口中念念有词道: 吃我这招！然后按下回车键。

[INSTRSET "i486p"]
[BITS 32]
		MOV		AL,0x34
		OUT		0x43,AL
		MOV		AL,0xff
		OUT		0x40,AL
		MOV		AL,0xff
		OUT		0x40,AL

; 	上述代码的功能与下面代码相当
;	io_out8(PIT_CTRL, 0x34);
;	io_out8(PIT_CNT0, 0xff);
;	io_out8(PIT_CNT0, 0xff);

		MOV		EDX,4
		INT		0x40

哎呀，竟然有闪，有两下子嘛！可恶！
当以应用程序模式运行时，执行IN指令和OUT指令都会产生一般保护异常。当然，通过修改CPU设置，可以允许应用程序使用IN指令和OUT指令，不过这样大家会担心留下bug而遭到恶意攻击。
我还没输呢，这点挫折我可不会善罢甘休!既然如此，我就给你执行CLI然后再HLT，这样 一来电脑就死机了。由于不再产生定时器中断，任务切换也会停止，键盘和鼠标中断也停止响应， 除了按下机箱上的Reset按钮以外没有别的办法了。我真是个天才，哈哈哈哈!

[INSTRSET "i486p"]
[BITS 32]
		CLI
fin:
		HLT
		JMP		fin

这次一定要成功， make run！

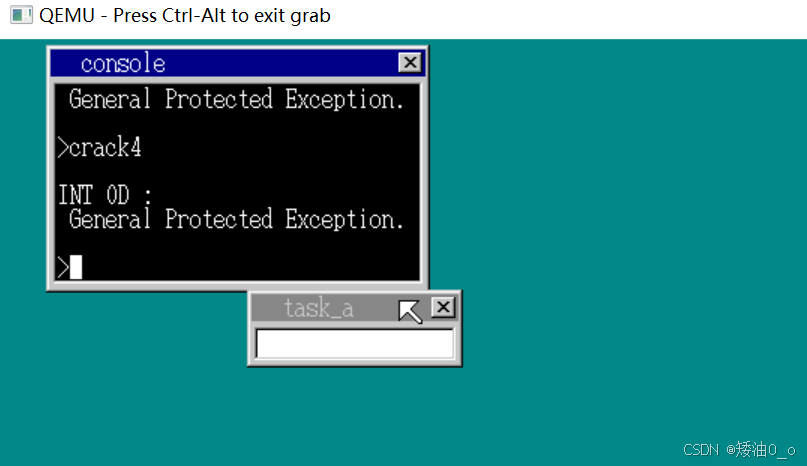

又产生了异常, 为什么啊！
当以应用程序模式运行时，执行CLI、STI和HLT这些指令都会产生异常。因为中断应该 是由操作系统来管理的，应用程序不可以随便进行控制。不能执行HLT的话，应用程序就没 办法省电了，不过一般情况下，这应该通过调用任务休眠API来实现，而不能由应用程序自 己来执行HLT。此外，在多任务下，调用休眠API还可以让系统将CPU时间分配给其他任务。
连CLI也不让我执行吗?怎么会有这种事！这样的话不就干不成坏事了吗?难道只能缴械投降了?
哦哦，想起来了！操作系统里面不是有一个用来CLI的函数嘛，far-CALL这个函数不就行了吗？这样一来应该就会死机了。应该CALL哪个地址呢?只要有map文件就可以轻松找到了。
要嗯, map文件中有这样一行:
0x00000AC1 : _io_cli
我就来far-CALL这个地址吧， 哈哈!

[INSTRSET "i486p"]
[BITS 32]
		CALL	2*8:0xac1
		MOV		EDX,4
		INT		0x40

嘿嘿, 准备接招吧 make run！

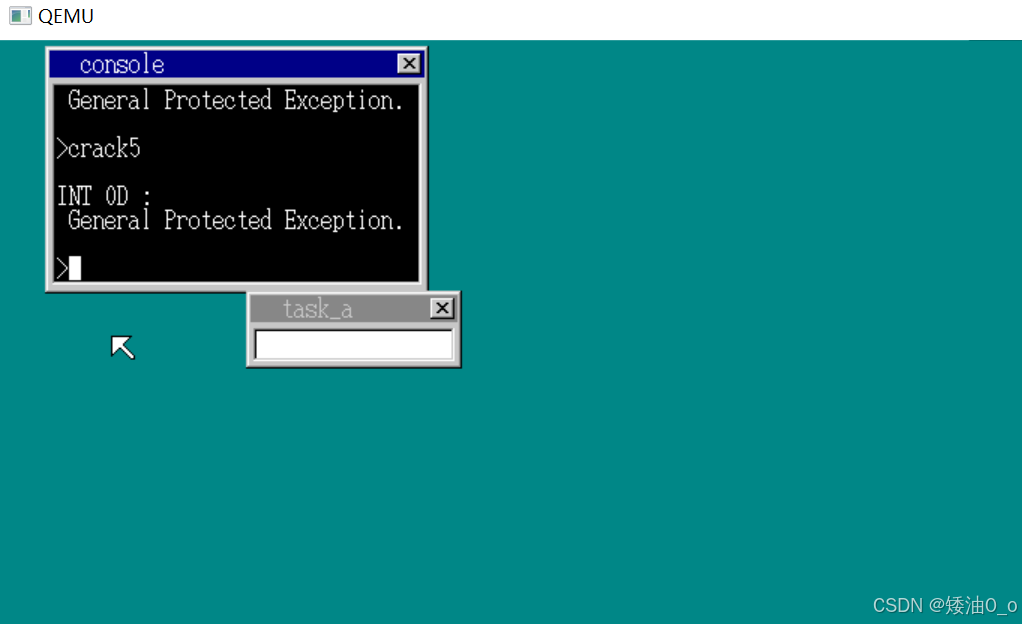

又产生异常了！到底为啥呀！能不能让我赢一次啊！可恶哦！
如果应用程序可以CALL任意地址的话，像这样的恶作剧就可以成功了，因此CPU规定除了设置好的地址以外，禁止应用程序CALL其他的地址。因此，应用程序要调用操作系统只能采用INT0x40的方法。

于是坏人只好失望地洗洗睡了(笑)。3天后·····
有了!这次应该能行，我怎么早没想到这个办法呢?哈哈, 这次绝对可以成功！ 既然应用程序只能调用API，那么把API修改一下不就行了吗?

嘿嘿嘿，改好了, 然后只要写这样一个应用程序就行了。

int *hrb_api(int edi, int esi, int ebp, int esp, int ebx, int edx, int ecx, int eax)
{
	int cs_base = *((int *) 0xfe8);
	struct TASK *task = task_now();
	struct CONSOLE *cons = (struct CONSOLE *) *((int *) 0x0fec);
	if (edx == 1) {
		cons_putchar(cons, eax & 0xff, 1);
	} else if (edx == 2) {
		cons_putstr0(cons, (char *) ebx + cs_base);
	} else if (edx == 3) {
		cons_putstr1(cons, (char *) ebx + cs_base, ecx);
	} else if (edx == 4) {
		return &(task->tss.esp0);
	} else if (edx == 123456789) {
		*((char *) 0x00102600) = 0;
	}
	return 0;
}

好啦！准备接招吧, make run

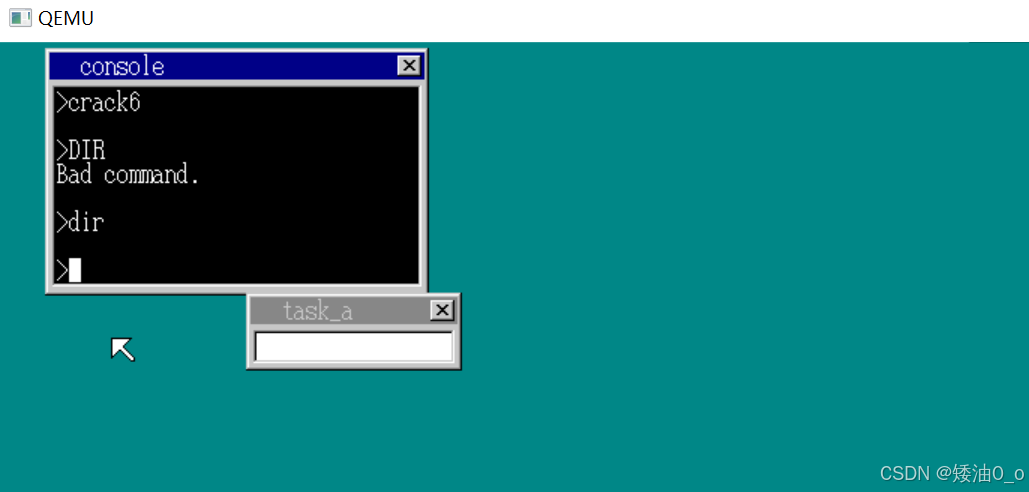

没有产生异常！不过到底成功了没有呢？ dir一下看看…成功了！这次我赢了， 哈哈!

如果操作系统内部存在这种笨到作茧自缚的API，那么再优秀的CPU也对此无能为力, 操作系统只能束手就擒。即使操作系统原本没有这样的API，如果像这次一样被篡改的话， 也有可能被植入后门。 “不安装不可靠的操作系统”了。如果大家都能遵 要防止这种问题的发生，我们只能 守这条原则，就不会因为随意下载应用程序而弄坏电脑了——当然，如果操作系统本身就破 绽百出的话就另当别论了。
这次的crack6.hrb其实只能在使用咱们操作系统的人身上发挥效果。如果对方不安装我们的操作系统的话，即便运行了这个应用程序也不会发生任何问题。因此，就目前而言，这个应用程序的受害者就只有这个坏人自己而已，从这个角度来说，他“赢”得还真是空虚啊。
现在坏人已经走了，接下来我们继续做系统吧。

二、帮助发现bug

CPU的异常处理功能，除了可以保护操作系统免遭应用程序的破坏，还可以帮助我们在编写应用程序时及早发现bug。 我们来举个例子：

void api_putchar(int c);
void api_end(void);

void HariMain(void)
{
	char a[100];
	a[10] = 'A';		/* 这句当然没有问题 */
	api_putchar(a[10]);
	a[102] = 'B';		/* 这句就有问题了 */
	api_putchar(a[102]);
	a[123] = 'C';		/* 这句就有问题了 */
	api_putchar(a[123]);
	api_end();
}

这明显是个有bug的程序，因为a是一个100字节的数组，“A” 的赋值显然没有问题，肯定会显示出“A”这个字符，但“B"的赋值就不行, 因为它已经超出数组范围了;“C”的赋值当然也是不行的。

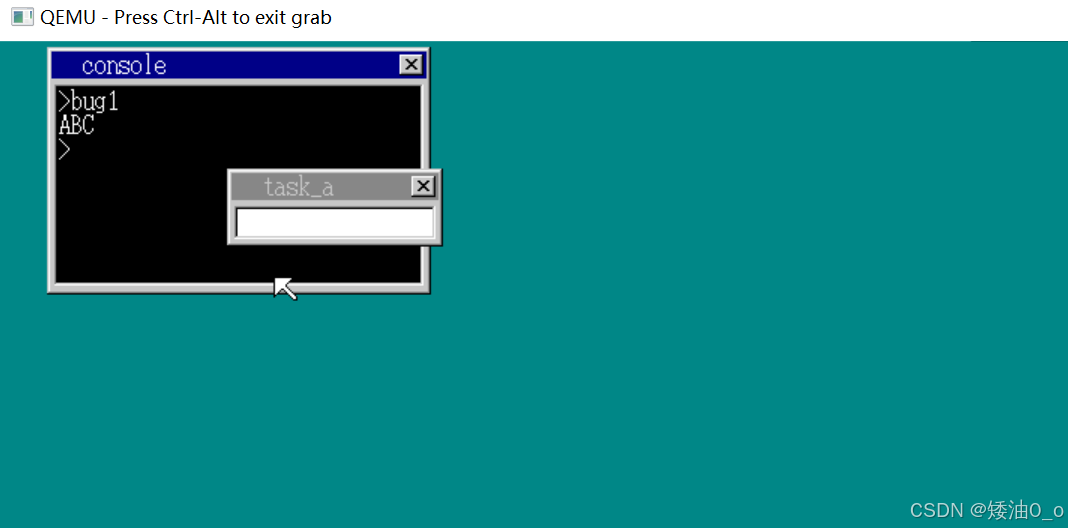

把这个程序 make run 一下, 结果如下

本来我们以为会产生异常, 结果却没有出现。我们在真机环境下试试看。 在真机环境下运行了一下，结果电脑自动重启了。嗯，这可不妙啊，电脑自动重启应该是产生了没有设置过的异常所导致的。
哦对了, 坏人刚刚擅自加上去的API已经删掉了哦，crack应用程序也已经玩腻了， 所以一起都删除了。

由于a这个数组是保存在栈中的，因此这次可能产生了栈异常。 我们需要一个函数来处理栈异常, 栈异常的中断号为 – 0x0c

_asm_inthandler0c:
		STI
		PUSH	ES
		PUSH	DS
		PUSHAD
		MOV		EAX,ESP
		PUSH	EAX
		MOV		AX,SS
		MOV		DS,AX
		MOV		ES,AX
		CALL	_inthandler0c
		CMP		EAX,0
		JNE		end_app
		POP		EAX
		POPAD
		POP		DS
		POP		ES
		ADD		ESP,4			; 在INT 0x0c中也需要这句
		IRETD

栈异常的中断号为0x0c:可能大家会问，除此之外还有什么异常呢?我们在这里补充讲解一下吧。根据CPU说明书，从0X00到0x1f都是异常所使用的中断，因此，IRQ的中断号都是从0x20之后开始的。其他一些比较有用的异常有0x00号除零异常(当试图除以0时产生)和0x06号非法指令异常(当试图执行CPU无法理解的机器语言指令, 例如当试图执行一段数据时，有可能会产生)等。

然后，我们编写inthandler0c函数，只是将inthandler0d中的出错信息改了一下而已。

int *inthandler0c(int *esp)
{
	struct CONSOLE *cons = (struct CONSOLE *) *((int *) 0x0fec);
	struct TASK *task = task_now();
	cons_putstr0(cons, "\nINT 0C :\n Stack Exception.\n");
	return &(task->tss.esp0);	/* 强制结束程序 */
}

在IDT中也需要登记一下:

set_gatedesc(idt + 0x0c, (int) asm_inthandler0c, 2 * 8, AR_INTGATE32);
	set_gatedesc(idt + 0x0d, (int) asm_inthandler0d, 2 * 8, AR_INTGATE32);
	set_gatedesc(idt + 0x20, (int) asm_inthandler20, 2 * 8, AR_INTGATE32);
	set_gatedesc(idt + 0x21, (int) asm_inthandler21, 2 * 8, AR_INTGATE32);
	set_gatedesc(idt + 0x27, (int) asm_inthandler27, 2 * 8, AR_INTGATE32);
	set_gatedesc(idt + 0x2c, (int) asm_inthandler2c, 2 * 8, AR_INTGATE32);
	set_gatedesc(idt + 0x40, (int) asm_hrb_api,      2 * 8, AR_INTGATE32 + 0x60);

试试看。啊，果然QEMU对异常的模拟有问题, 因此程序还是可以 顺利运行的,看来只能在真机环境下测试了。真机环境下成功产生了异常。
在真机环境下, “AB”之后才产生异常, 也就是说，写入的“C”被判定为异常，而显示出 “B”却被放过去了。从这个例子可以看出，异常并不能发现所有的bug。不过，比起一个bug都发现不了来说，哪怕能发现一个bug也是非常有帮助的，请大家一定要好好利用哦。
可能有人会问，为什么“C” 会被判定为异常而“B”就可以被放过去呢?下面我们就来简单讲一讲。
a[102]虽然超出了数组的边界，但却没有超出为应用程序分配的数据段的边界，因此虽 然这是个bug, CPU也不会产生异常。另一方面，a[123]所在的地址已经超出了数据段的边界, 因此CPU马上就发现并产生了异常。
其实，CPU产生异常的目的并不是去发现bug，而是为了保护操作系统，它的思路是: “这个程序试图访问自身所在数据段以外的内存地址，一定是想擅自改写操作系统或者其他 应用程序所管理的内存空间，这种行为岂能放任不管？”因此，即便CPU不能帮我们发现所有的bug，也不可以责怪它哦。
要想让它帮忙发现bug的话，最好是能知道引发异常的指令的地址。这个功能很简单, 我们来加上去。

int *inthandler0c(int *esp)
{
	struct CONSOLE *cons = (struct CONSOLE *) *((int *) 0x0fec);
	struct TASK *task = task_now();
	char s[30];
	cons_putstr0(cons, "\nINT 0C :\n Stack Exception.\n");
	sprintf(s, "EIP = %08X\n", esp[11]);	/*这里!*/
	cons_putstr0(cons, s);	/*这里!*/
	return &(task->tss.esp0);	/* 强制结束程序 */
}

int *inthandler0d(int *esp)
{
	struct CONSOLE *cons = (struct CONSOLE *) *((int *) 0x0fec);
	struct TASK *task = task_now();
	char s[30];
	cons_putstr0(cons, "\nINT 0D :\n General Protected Exception.\n");
	sprintf(s, "EIP = %08X\n", esp[11]);	/*这里!*/
	cons_putstr0(cons, s);	/*这里!*/
	return &(task->tss.esp0);	/* 强制结束程序 */
}

上面代码的功能是，将esp (即栈)的11号元素(即EIP)显示出来。
如果想要得到产生异常时其他寄存器的值，只要按照下表显示相应的元素即可。
esp[0~7]为_asm_inthandler中POSHAD的结果
esp[ 0]: EDI
esp[ 1] : ESI
esp[ 2]: EBP
esp[ 4]: EBX
esp[ 5]: EDX
esp[ 6] : ECX
esp[ 7] : EAX
epp[8~9]为_as_inthandler中PUSH的结果
esp[ 8] : DS
esp[ 9] : ES
esp[10] : 错误编号（基本上是0, 显示出来也没什么意思）
esp[11] : EIP
esp[10~15]为异市产生时CPU自动PUBH的结采
esp[12]: CS
esp[13]: EFLAGS
epp[14]: ESP (应用程序用ESP)
esp[15]: SS (应用程序用SS)

三、强制结束应用程序

现在我们的系统已经可以对付大部分恶意破坏和bug，变得越来越优秀了，不过，我们还需要一些别的功能，比如强制结束应用程序。

void HariMain(void)
{
	for (;;) { }
}

如果运行这样一个程序，将永远循环下去而无法结束。中断并没有被禁用，因此其他的任务还可以照常工作，不过这个任务总归要消耗一定的CPU运行时间，系统整体的速度就会变慢，还会白白浪费电。如果操作系统没有强制结束应用程序的功能，那么bug2.hrb也可以算是一个不错 的恶意破坏程序了。
怎样实现强制结束功能呢？将某一个按键设定为强制结束键，按一下就可以结束程序，这样看起来不错。本来想在console.c的console_task中编写当按下强制结束键时结束应用程序的处理，但是命令行窗口任务在应用程序运行的时候不会去读取FIFO缓冲区，强制结束键也就不管用 了，因此我们还是换个方式吧。
于是，我们只好把强制结束处理写在其他的任务中，而bootpack.c看起来很适合。强制结束键我们就定义为 “Shif+F1"吧, 当然，用其他的组合键也完全没问题，大家请按照自己的喜好修改吧。

void HariMain(void)
{
	...
	for (;;) {
		...
		}else{
			...
			if (256 <= i && i <= 511) {
				...
				if (i == 256 + 0x3b && key_shift != 0 && task_cons->tss.ss0 != 0) {	/* Shift+F1 */
					cons = (struct CONSOLE *) *((int *) 0x0fec);
					cons_putstr0(cons, "\nBreak(key) :\n");
					io_cli();	/* 不能在改变寄存器值时切换到其他任务 */
					task_cons->tss.eax = (int) &(task_cons->tss.esp0);
					task_cons->tss.eip = (int) asm_end_app;
					io_sti();
				}
				...
		}
	}
}

asm_ app_end是将naskfunc.nas中的end_ app改名之后得来的函数。
上述程序的工作原理是，当按下强制结束键时，改写命令行窗口任务的的寄存器值，并goto到asm_end_app，仅此而已。
这样一来程序会被强制结束，但也有个问题，那就是当应用程序没有在运行的时候，按下强制结束键会发生误操作。这样可不行，必须要确认task_cons->tss.ss0不为0时才能继续进行处理。
为此，我们还得进行一些修改，使得当应用程序运行时， 该值一定不为0；而当应用程序没有运行时，该值一定为0。
harib19c

// naskfunc.nas
_asm_end_app:
;	EAX为tss.esp0的地址
		MOV		ESP,[EAX]
		MOV		DWORD [EAX+4],0 ;这里!
		POPAD
		RET					; 返回cmd_app

// mtask.c
struct TASK *task_alloc(void)
{
	int i;
	struct TASK *task;
	for (i = 0; i < MAX_TASKS; i++) {
		if (taskctl->tasks0[i].flags == 0) {
			task = &taskctl->tasks0[i];
			task->flags = 1; /* 正在使用的标志 */
			task->tss.eflags = 0x00000202; /* IF = 1; */
			task->tss.eax = 0; /* 将其置为0*/
			...
			task->tss.ss0 = 0;
			return task;
		}
	}
	return 0; /* 已经全部正在使用 */
}

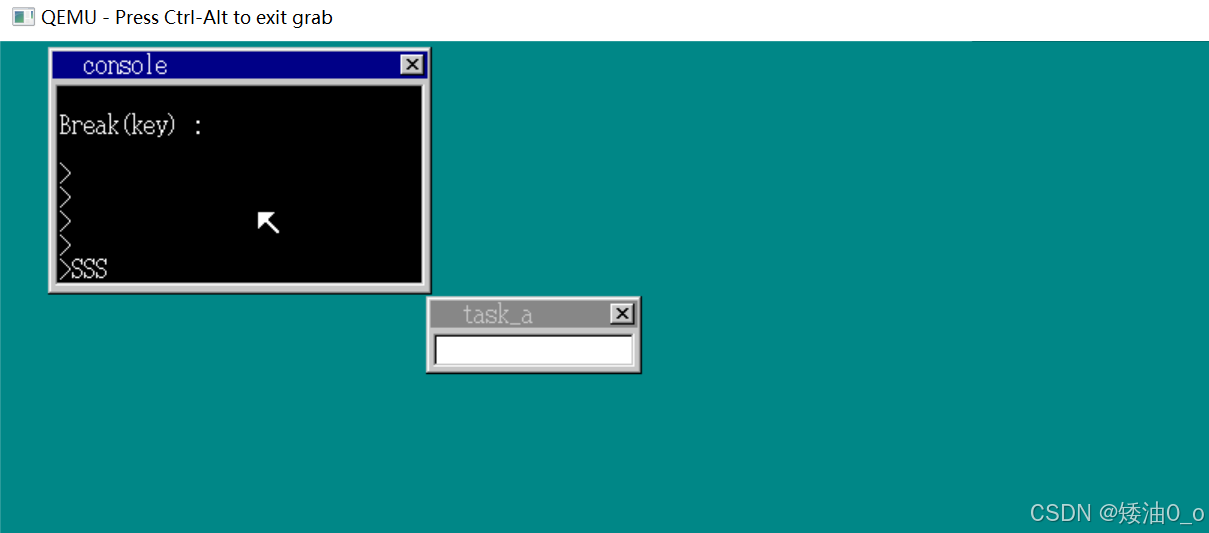

我们来 make run，按下“Shift+F1” 就可以轻松结束应用程序了。

我们再来创建个bug3.hrb, 该程序负责不断显示字符 a

void api_putchar(int c);
void api_end(void);

void HariMain(void)
{
	for (;;) {
		api_putchar('a');
	}
}

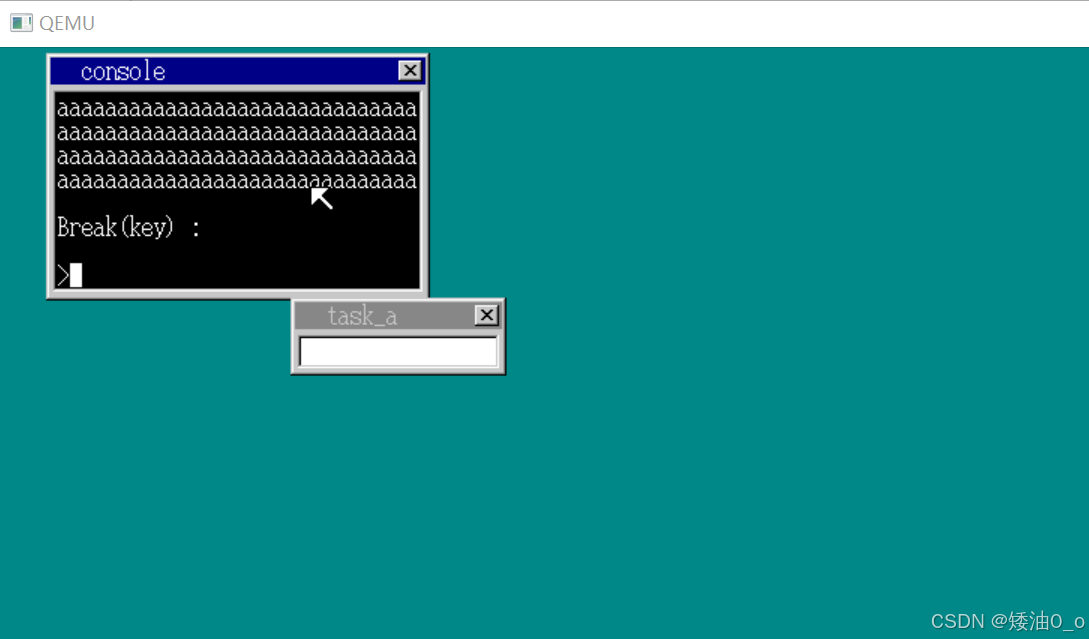

make run 按下强制结束键就可以顺利停止了。

也许在这个阶段就准备强制结束和异常处理还有点为时过早，因为我们还有很多功能想尽快实现。不过早点做好这些基础工作，在后面制作示例程序时就会轻松很多(更容易发现bug)， 所以我们就把这部分内容放在今天做了。

四、用C语言显示字符串

1.0

我们已经做好了用来显示字符串的API，却没做可供C语言调用该API的函数。不过这个很容易，我们现在就来做做看。

_api_putstr0:	; void api_putstr0(char *s);
		PUSH	EBX
		MOV		EDX,2
		MOV		EBX,[ESP+8]		; s
		INT		0x40
		POP		EBX
		RET

利用上面的函数我们来写-个hello4.hrb：

void api_putstr0(char *s);
void api_end(void);

void HariMain(void)
{
	api_putstr0("hello, world\n");
	api_end();
}

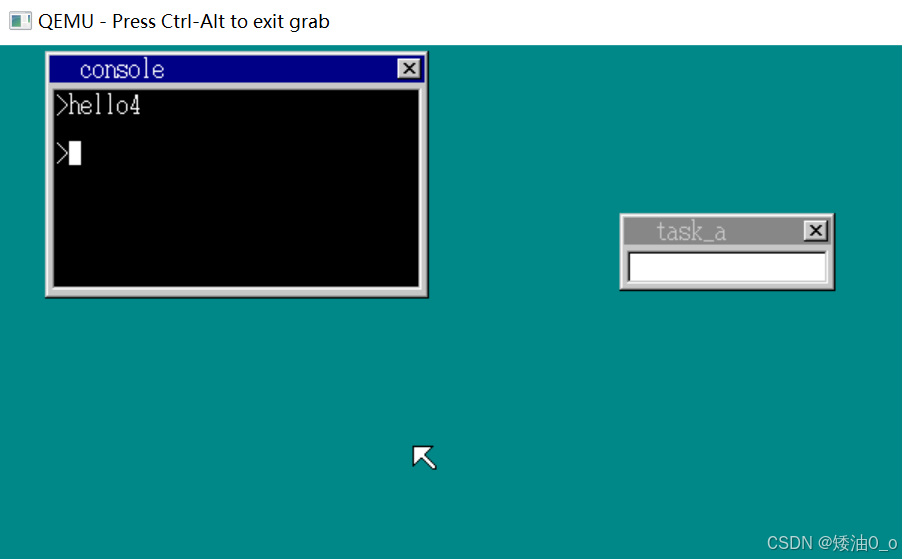

make run – 什么都没显示出来，太奇怪了。

运行没成功感觉很不爽，不过在读程序排查原因思考对策的时候, 想到了一件与此无关的事：那时候对开头6个字节的改写，既然已经不能用RETF指令来结束程序了，那么“Hari" 不到了吧。
去掉6个字节的改写之后，程序就不再JMP到0x1b了，因此start_app的地址也需要修改一下。

int cmd_app(struct CONSOLE *cons, int *fat, char *cmdline)
{
	...
	if (finfo != 0) {
		...
		if (finfo->size >= 8 && strncmp(p + 4, "Hari", 4) == 0) {
			start_app(0x1b, 1003 * 8, 64 * 1024, 1004 * 8, &(task->tss.esp0));
		} else {
			start_app(0, 1003 * 8, 64 * 1024, 1004 * 8, &(task->tss.esp0));
		}
	}
}

这样改过以后，hello3.hrb还能不能正常运行呢？我们来试验一下。哦哦, 不错不错，运行正常，太完美了…不过hello4.hrb还是不行。

2.0

为什么字符申显示API会失败呢?怎么想都不应该是a nask,nas的问题，难道这次又是内存段 的问题吗?于是我们对操作系统进行一点修改，使其在字符申显示API被调用的时候，显示EBX 寄存器的值。

int *hrb_api(int edi, int esi, int ebp, int esp, int ebx, int edx, int ecx, int eax)
{
	char s[12];
	int ds_base = *((int *) 0xfe8);
	struct TASK *task = task_now();
	struct CONSOLE *cons = (struct CONSOLE *) *((int *) 0x0fec);
	if (edx == 1) {
		cons_putchar(cons, eax & 0xff, 1);
	} else if (edx == 2) {
		cons_putstr0(cons,(char*)ebx + cs_base);	/*从此开始*/
		cons_putstr0(cons, (char *) ebx + ds_base);
		cons_putstr0(cons，s);	/*到此结束*/
	} else if (edx == 3) {
		cons_putstr1(cons, (char *) ebx + ds_base, ecx);
	} else if (edx == 4) {
		return &(task->tss.esp0);
	}
	return 0;
}

make run一下，然后运行hello4.hrb，屏幕上显示出00000400。这到底是怎么回事呢？hello4.hrb的文件大小只有114个字节，这样根本不可能显示出“hello, world"。
为什么EBX里面会被写入这样一个匪夷所思的值呢?其实是因为连接了.obj文件的bim2hrb认为“hello, world”这个字符申就应该存放在0x400这个地址中。
由bim2hrb生成的.hrb文件其实是由两个部分构成的：
代码部分与数据部分

虽然有两个部分，不过之前我们一直都是不考虑数据部分的。当程序中没有使用字符申和外 部变量(即在函数外面所定义的变量)时, 就会生成不包含数据部分的.hrb文件，因此之前的程序都没有任何问题。
由bim2hrb生成的.hrb文件，开头的36个字节不是程序，而是存放了下列这些信息：
0x0000 (DWORD) ------ 请求操作系统为应用程序准备的数据段的大小
0x0004 (DWORD) ------ “Hari" (.hrb文件的标记)
0x0008 (DWORD) ------ 数据段内预备空间的大小
0x000c (DWORD) ------ ESP初始值与数据部分传送目的地址
0x0010 (DWORD) ------ hrb文件内数据部分的大小
0x0014 (DWORD) ------ hb文件内数据部分从哪里开始
0x0018 (DWORD) ------ 0xe9000000
0x001c (DWORD) ------ 应用程序运行入口地址-0x20
0x0020 (DWORD) ------ malloc空间的起始地址

0x0000中存放的是数据段的大小。现在在“纸娃娃系统”中，应用程序用的数据段大小固定 为64KB，但根据应用程序的内容，可能会需要更 更多的内存空间。那么把数据段都改成1MB不就 好了吗?但这样一来，明明不需要那么多内存就可以运行的程序，也会被分配很大的内存空间， 内存很快就会不够用了。因此，我们就在应用程序中先写好需要多大的内存空间。
只是操作系统用来判断 0x0004中存放的是“Hari”这4个字节。这几个字符本来没什么用, 这是不是一个应用程序文件的标记，在文件中写入这样的标记，说不定在某些情况下就会派上用场。也许在这个世界上，除了我们的系统以外，还会有其他的软件也使用.hrb这个扩展名，那样的话，光凭扩展名来判断文件的格式就有点危险了。因此，我们在文件中加上一个标记，并在操作系统中添加相应的判断功能，如果没有找到这个标记，则停止运行该文件。
如果我们不去确认“Hari” 这个标记，而错误地运行了一个数据文件的话，这就和去运行一个JPEG文件差不多，会造成很严重的后果。不过现在我们使用了异常处理功能来保护操作系统，像磁盘数据被清除以及损坏电脑这种情况，已经完全可以避免了，而且操作系统也不会发生宕机。 能做到这些，都是异常处理的功劳。
0x0008中存放的内容为 “数据段内预备空间的大小”，不过这个值目前还没什么用(说不定以后也不会有什么用)，大家不用管它就是了。 在hello4.hrb中，这个值并没有被设置，所以为0。
0x000c中存放的是应用程序启动时ESP寄存器的初始值，也就是说在这个地址之前的部分会 被作为栈来使用，而这个地址将被用于存放字符串等数据。 在hello4.hrb中，这个值为0x400·· 也就是说ESP寄存器的初始值为0x400,并且分配了1KB的栈空间。1KB这个数是从哪里来的呢？ 其实是在生成hello4.bim的时候，在Makefile中设置的(注意看“stack:1k”这里！)。

hello4.bim : hello4.obj a_nask.obj Makefile
	$(OBJ2BIM) @$(RULEFILE) out:hello4.bim stack:1k map:hello4.map \
		hello4.obj a_nask.obj

0x0010中存放的是需要向数据段传送的部分的字节数。
0x0014中存放的是需要向数据段传 送的部分在.hrb文件中的起始地址。

0x0018中存放的是Oxe9000000这个数值，这个 数在内存中存放的时候形式为“000000E9”。 前面几个00的部分没什么用，后面的E9才是关键。其实E9是JMP指令的机器语言编码， 和后面4个字节合起来的话，就表示JMP到应用程序运行的入口地址。
0x001c中存放的是应用程序运行入口地址减去0x20后的值。为什么不直接写上入口地址而是 要减掉一个数呢?因为我们在0x0018(其实是0x :001b)写了一个JMP指令，这样可以通过JMP指 令跳转到应用程序的运行入口地址。通过这样的处理，只要先JMP到0x001b这个地址，程序就可以开始运行了。
0x0020中存放的是将来编写应用程序用malloc函数时要使用的地址，因此现在先不用管它。malloc这个函数和memman_ alloc函数十分相似。
根据上面的讲解，我们来修改console.c：

int cmd_app(struct CONSOLE *cons, int *fat, char *cmdline)
{
	int i, segsiz, datsiz, esp, dathrb;
	...
	if (finfo != 0) {
		/* 找到文件的情况 */
		p = (char *) memman_alloc_4k(memman, finfo->size);
		file_loadfile(finfo->clustno, finfo->size, p, fat, (char *) (ADR_DISKIMG + 0x003e00));
		if (finfo->size >= 36 && strncmp(p + 4, "Hari", 4) == 0 && *p == 0x00) {
			segsiz = *((int *) (p + 0x0000));
			esp    = *((int *) (p + 0x000c));
			datsiz = *((int *) (p + 0x0010));
			dathrb = *((int *) (p + 0x0014));
			q = (char *) memman_alloc_4k(memman, segsiz);
			*((int *) 0xfe8) = (int) q;
			set_segmdesc(gdt + 1003, finfo->size - 1, (int) p, AR_CODE32_ER + 0x60);
			set_segmdesc(gdt + 1004, segsiz - 1,      (int) q, AR_DATA32_RW + 0x60);
			for (i = 0; i < datsiz; i++) {
				q[esp + i] = p[dathrb + i];
			}
			start_app(0x1b, 1003 * 8, esp, 1004 * 8, &(task->tss.esp0));
			memman_free_4k(memman, (int) q, segsiz);
		} else {
			cons_putstr0(cons, ".hrb file format error.\n");
		}
		memman_free_4k(memman, (int) p, finfo->size);
		cons_newline(cons);
		return 1;
	}
	/* 没有找到文件的情况 */
	return 0;
}

本次修改的要点如下：
1.文件中找不到“Hari”标志则报错。
2.数据段的大小根据.hrb文件中指定的值进行分配。
3.将.hrb文件中的数据部分先复制到数据段后再启动程序。

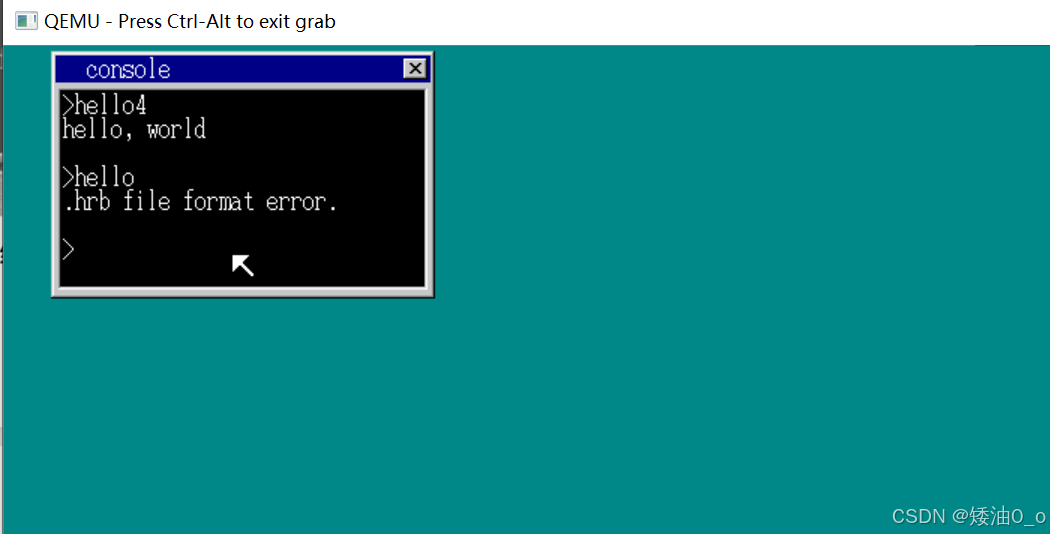

hello4.hrb运行成功了，但不是由bim2hrb生成的hello.hrb等程序就会出错。在以后的内容中, 即便使用汇编语言编写应用程序，我们也需要先生成.obj文件，然后再生成.bim并转换成.hrb。这样一来即便将文件扩展名误写为.hrb，也不会发生运行不该运行的文件的风险了。

下面我们用一个子来看看只用汇编语言编写应用程序的情形，我们写一段和hello4.c功能相同的程序。

[FORMAT "WCOFF"]
[INSTRSET "i486p"]
[BITS 32]
[FILE "hello5.nas"]

		GLOBAL	_HariMain

[SECTION .text]

_HariMain:
		MOV		EDX,2
		MOV		EBX,msg
		INT		0x40
		MOV		EDX,4
		INT		0x40

[SECTION .data]

msg:
		DB	"hello, world", 0x0a, 0

将上面的程序make一下，得到78个字节的hello5.hrb, 而同样内容的hello4.hrb却需要114个字节，果然还是汇编语言比较节省呢(哈哈)。
在WCOFF模式下的nask中必须要使用SECTION命令, 这个命令是用来下达“将程序的这个部分放在代码段，将那个部分放在数据段”之类的指示(不过在.obj文件中不用“段”[segment] 这个词，而是用“区”[section]，比如代码段在这里要被称为文本区[text section]。为什么呢?我也不知道，从一开始就是这样叫的，如果大家有意见的话…不知道该去找谁投诉了)。
如果大家明白了，.hrb文件中所包含的信息，那么对于asmhead.nas启动bootpack.hrb的部分，应该也会理解得更透彻了。

5、显示窗口

应用程序显示字符已经玩腻了，这次我们来挑战让应用程序显示窗口吧。这要如何实现呢？我们只要编写一个用来显示窗口的API就可以了，听起来很简单吧。
这个API应该写成什么样呢?考虑了一番之后，我们决定这样设计。
EDX=5
EBX=窗口缓冲区
ESI=窗口在x轴方向上的大小(即窗口宽度)
EDI=窗口在y轴方向上的大小(即窗口高度)
EAX=透明色
ECX=窗口名称
调用后，返回值如下：
EAX=用于操作窗口的句柄(用于刷新窗口等操作)
确定思路之后，新的问题又来了：我们没有考虑如何在调用API之后将值存入寄存器并返回给应用程序。
不过说起来，在asm_hrb_api中我们执行了两次PUSHAD，第一次是为了保存寄存器的值，第二次是为了向hrb_api传递值。因此如果我们查出被传递的变量的地址，在那个地址的后面应该正好存放着相同的寄存器的值。然后只要修改那个值，就可以由POPAD获取修改后的值，实现将 值返回给应用程序的功能。
我们来按这种思路编写程序。

int *hrb_api(int edi, int esi, int ebp, int esp, int ebx, int edx, int ecx, int eax)
{
	int ds_base = *((int *) 0xfe8);
	struct TASK *task = task_now();
	struct CONSOLE *cons = (struct CONSOLE *) *((int *) 0x0fec);
	struct SHTCTL *shtctl = (struct SHTCTL *) *((int *) 0x0fe4);
	struct SHEET *sht;
	int *reg = &eax + 1;	/* eax后面的地址 */
		/* 强行改写通过PUSHAD保存的值 */
		/* reg[0] : EDI,   reg[1] : ESI,   reg[2] : EBP,   reg[3] : ESP */
		/* reg[4] : EBX,   reg[5] : EDX,   reg[6] : ECX,   reg[7] : EAX */

	if (edx == 1) {
		cons_putchar(cons, eax & 0xff, 1);
	} else if (edx == 2) {
		cons_putstr0(cons, (char *) ebx + ds_base);
	} else if (edx == 3) {
		cons_putstr1(cons, (char *) ebx + ds_base, ecx);
	} else if (edx == 4) {
		return &(task->tss.esp0);
	} else if (edx == 5) {	/* 从此开始 */
		sht = sheet_alloc(shtctl);
		sheet_setbuf(sht, (char *) ebx + ds_base, esi, edi, eax);
		make_window8((char *) ebx + ds_base, esi, edi, (char *) ecx + ds_base, 0);
		sheet_slide(sht, 100, 50);
		sheet_updown(sht, 3);	/* 背景层高度3位于task_a之上 */
		reg[7] = (int) sht;
	}	/* 到此结束 */
	return 0;
}

shtctl的值是bootpack.c的HariMain中的变量， 因此我们可以从0x0fe4地址获得。reg就是我们为了向应用程序返回值所动的手脚。
窗口我们就暂且显示在(100,50)这个位置上，背景层高度3。
bootpack.c中也添加了1行。

void HariMain(void)
{
	...
	*((int *) 0x0fe4) = (int) shtctl;
	...
}

我们编写这样一个应用程序来测试：

// a_nask.nas
_api_openwin:	; int api_openwin(char *buf, int xsiz, int ysiz, int col_inv, char *title);
		PUSH	EDI
		PUSH	ESI
		PUSH	EBX
		MOV		EDX,5
		MOV		EBX,[ESP+16]	; buf
		MOV		ESI,[ESP+20]	; xsiz
		MOV		EDI,[ESP+24]	; ysiz
		MOV		EAX,[ESP+28]	; col_inv
		MOV		ECX,[ESP+32]	; title
		INT		0x40
		POP		EBX
		POP		ESI
		POP		EDI
		RET

// winhelo.c
int api_openwin(char *buf, int xsiz, int ysiz, int col_inv, char *title);
void api_end(void);

char buf[150 * 50];

void HariMain(void)
{
	int win;
	win = api_openwin(buf, 150, 50, -1, "hello");
	api_end();
}

大家应该能理解吧？

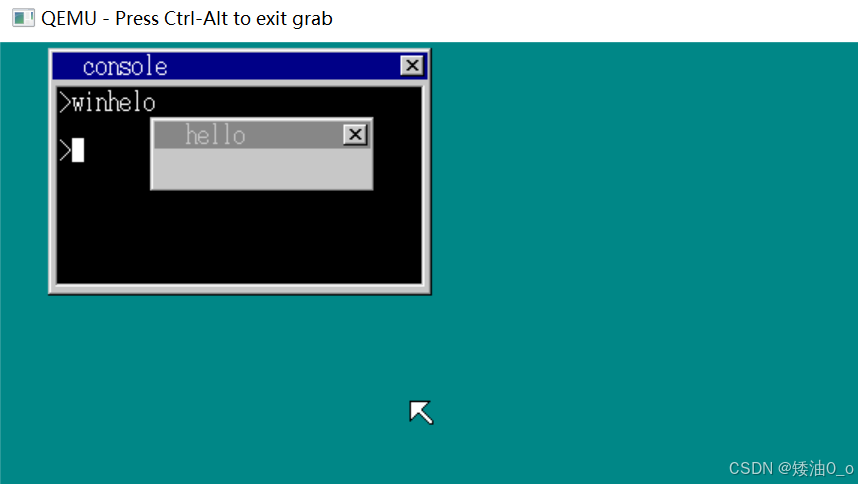

make run” 快出现吧， …出来了！

6、在窗口中描绘字符和方块

虽然时间已经很晚了，大家也很困了，不过看到成功显示出窗口，我们的精神又振奋了起来，所以我们再来试一下在窗口上显示字符和方块吧。这两个功能都是现成的，只要加在API上面就可以了。
在窗口上显示字符的API如下:
EDX=6
EBX=窗口句柄
ESI=显示位置的x坐标
EDI=显示位置的)坐标
EAX=色号
ECX=字符串长度
EBP=字符串

描绘方块的API如下:

EDX=7
EBX=窗口句柄
EAX=x0
ECX=y0
ESI=x1
EDI =y1
EBP=色号

如果再多一个参数寄存器就要不够用了。 哎哟, 真悬！

接下来就是写程序了，这个简单。

// console.c
int *hrb_api(int edi, int esi, int ebp, int esp, int ebx, int edx, int ecx, int eax)
{
	...
	if (edx == 1) {
		cons_putchar(cons, eax & 0xff, 1);
	} else if (edx == 2) {
		cons_putstr0(cons, (char *) ebx + ds_base);
	} else if (edx == 3) {
		cons_putstr1(cons, (char *) ebx + ds_base, ecx);
	} else if (edx == 4) {
		return &(task->tss.esp0);
	} else if (edx == 5) {
		...
	} else if (edx == 6) {	/*从此开始*/
		sht = (struct SHEET *) ebx;
		putfonts8_asc(sht->buf, sht->bxsize, esi, edi, eax, (char *) ebp + ds_base);
		sheet_refresh(sht, esi, edi, esi + ecx * 8, edi + 16);
	} else if (edx == 7) {
		sht = (struct SHEET *) ebx;
		boxfill8(sht->buf, sht->bxsize, ebp, eax, ecx, esi, edi);
		sheet_refresh(sht, eax, ecx, esi + 1, edi + 1);	/*到此结束*/
	}
	return 0;
}
```c
// a_nask.nas
_api_putstrwin:	; void api_putstrwin(int win, int x, int y, int col, int len, char *str);
		PUSH	EDI
		PUSH	ESI
		PUSH	EBP
		PUSH	EBX
		MOV		EDX,6
		MOV		EBX,[ESP+20]	; win
		MOV		ESI,[ESP+24]	; x
		MOV		EDI,[ESP+28]	; y
		MOV		EAX,[ESP+32]	; col
		MOV		ECX,[ESP+36]	; len
		MOV		EBP,[ESP+40]	; str
		INT		0x40
		POP		EBX
		POP		EBP
		POP		ESI
		POP		EDI
		RET
_api_boxfilwin:	; void api_boxfilwin(int win, int x0, int y0, int x1, int y1, int col);
		PUSH	EDI
		PUSH	ESI
		PUSH	EBP
		PUSH	EBX
		MOV		EDX,7
		MOV		EBX,[ESP+20]	; win
		MOV		EAX,[ESP+24]	; x0
		MOV		ECX,[ESP+28]	; y0
		MOV		ESI,[ESP+32]	; x1
		MOV		EDI,[ESP+36]	; y1
		MOV		EBP,[ESP+40]	; col
		INT		0x40
		POP		EBX
		POP		EBP
		POP		ESI
		POP		EDI
		RET

// winhelo2.c
int api_openwin(char *buf, int xsiz, int ysiz, int col_inv, char *title);
void api_putstrwin(int win, int x, int y, int col, int len, char *str);
void api_boxfilwin(int win, int x0, int y0, int x1, int y1, int col);
void api_end(void);

char buf[150 * 50];

void HariMain(void)
{
	int win;
	win = api_openwin(buf, 150, 50, -1, "hello");
	api_boxfilwin(win,  8, 36, 141, 43, 3 /* 黄色 */);
	api_putstrwin(win, 28, 28, 0 /* 黑色 */, 12, "hello, world");
	api_end();
}

大功告成， 之后结果如下。对了, 刚刚忘记说了, bug1.hrb已经没有用了， 所以把它删掉了哦。

总结

明天见哦。 运行得很顺利，心里相当满意呀。那么今天就到这里吧， 大家晚安！
