RK3568平台开发系列讲解（I2C篇）利用逻辑分析仪进行I2C总线的全面分析

news2025/11/1 20:38:12

在这里插入图片描述
🚀返回专栏总目录

文章目录

  • 1. 基础协议
    • 1.1. 协议简介
    • 1.2. 物理信号
    • 1.3. 总线连接

沉淀、分享、成长，让自己和他人都能有所收获！😄

1. 基础协议

1.1. 协议简介

IIC-BUS（Inter-IntegratedCircuit Bus）最早是由PHilip半导体（现在被NXP收购）于1982年开发。 主要是用来方便微控制器与外围器件的数据传输。 它是一种半双工，由SDA（数据）和SCL（时钟）组成的两线式串行传输总线。
目前最新的协议版本是2014版，链接如下：
https://www.dreamsourcelab.cn/doc/I2C-bus specification and user manual.pdf

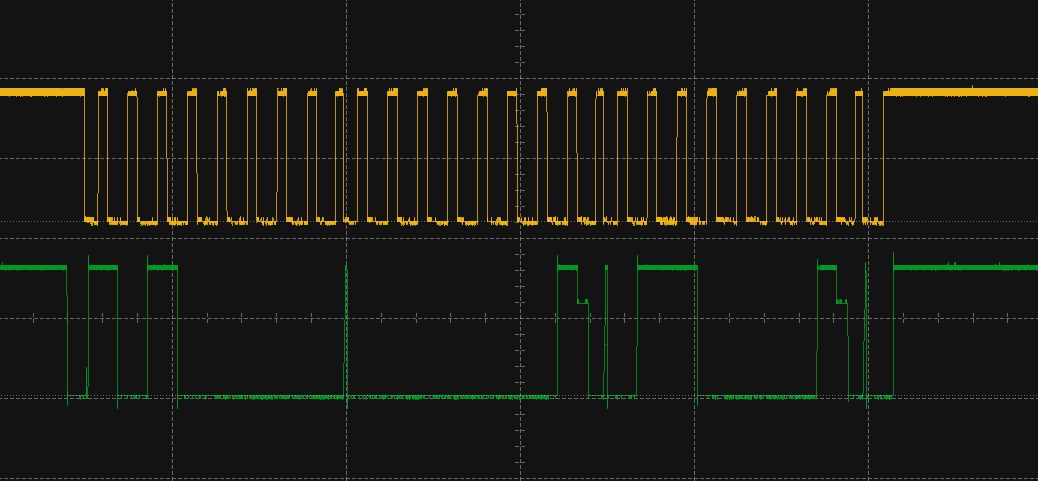

1.2. 物理信号

](https://img-blog.csdnimg.cn/direct/f73ad0375b7a4c78a41e3e31e7917e7e.png)
