Allegro如何输出EMN文件操作指导
Allegro支持输出emn文件以供其他结构软件导入以查看实物效果
比如Proe，Soild work等等
下面介绍如何输出EMN文件
-

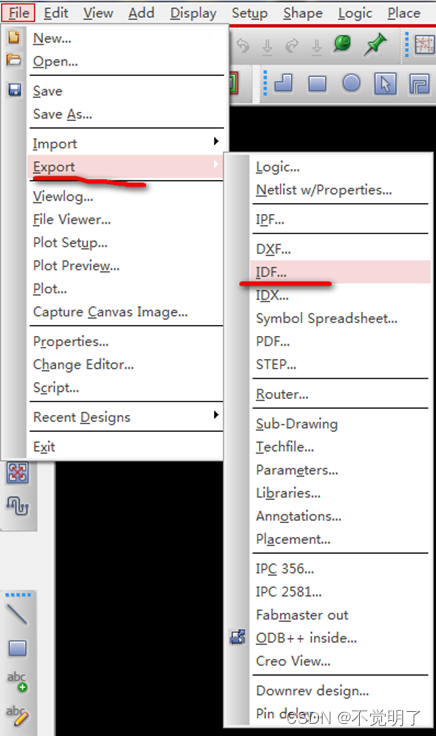

选择 File-export-IDF
-

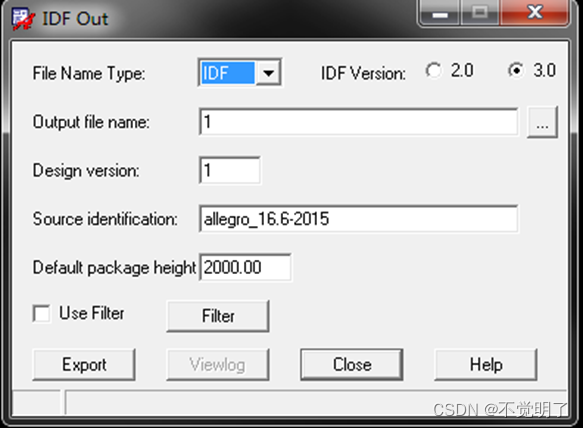

出现一个对话框
-
File Name Type选择PTC，并且勾选Use Fillter
-

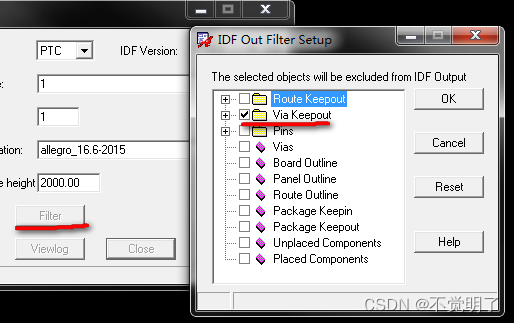

点击Fillter， 过滤掉不需要的东西，比如Via Keepout，使输出的文件更简洁，点击ok
-
设置好后，选择Export
-
得到输出的文件
