一、实验目的：

1.了解LED点阵的基本结构。

2.学习LED点阵扫描显示程序的设计方法。

二、实验内容与要求：

编写程序，控制点阵向上卷动显示“原来如此是这样呀”。

实验系统中的16×16 LED点阵由四块8×8LED点阵组成，如图1所示，8×8点阵内部结构图如图2所示。由图2可知，当行为“0”，列为“1”，则对应行、列上的LED点亮。图3为点阵外部引脚图。

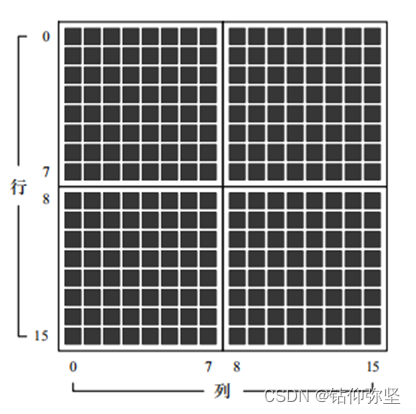

图1 16*16点阵示意图

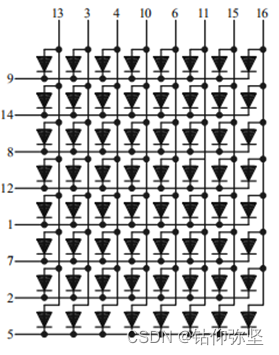

图2 点阵内部结构图

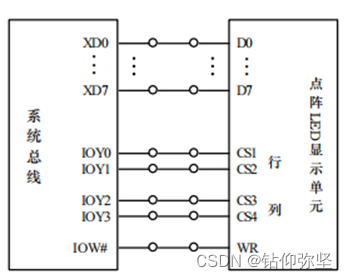

图3 点阵显示实验接线图

点阵实验单元电路图如图4所示。由于2803输出反向，所以行为1，列为О时对于点的LED点亮。

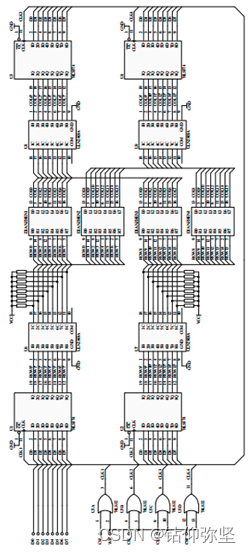

图4 点阵实验单元电路图

点阵实验接线图如图5所示。

图5 点阵显示实验接线图

三、实验环境：

PC机一台，TD-PITE实验装置一套。

四、实验步骤：

1.按图5连接实验电路图。

2.编写实验程序，检查无误后，编译、链接并装入系统。

3.运行实验程序，观察点阵的显示，验证程序功能。

4.固化实验程序，然后脱机运行。

5.自己可以设计实验，使点阵显示不同的符号。使用点阵显示符号时，必须首先得到显示符号的编码，这可以根据需要通过不同的工具获得。在本例子中，我们首先得到了显示汉字的字库文件，然后将该字库文件修改后包含到主文件中。

6.字符提取方法：将HZDotReader文件拷贝到硬盘上运行程序，设置“取模字体”，设置“取模方式”，选择“输出设置”设置输出格式，点击“字”按钮输入

得到输入字符的点阵编码以及对应的汉字显示对点阵进行编辑，保存点阵文件为dot格式，使用word软件打开保存文件将字符复制到自己的程序中。

五、电路连接

六、代码设计

1.关于字数

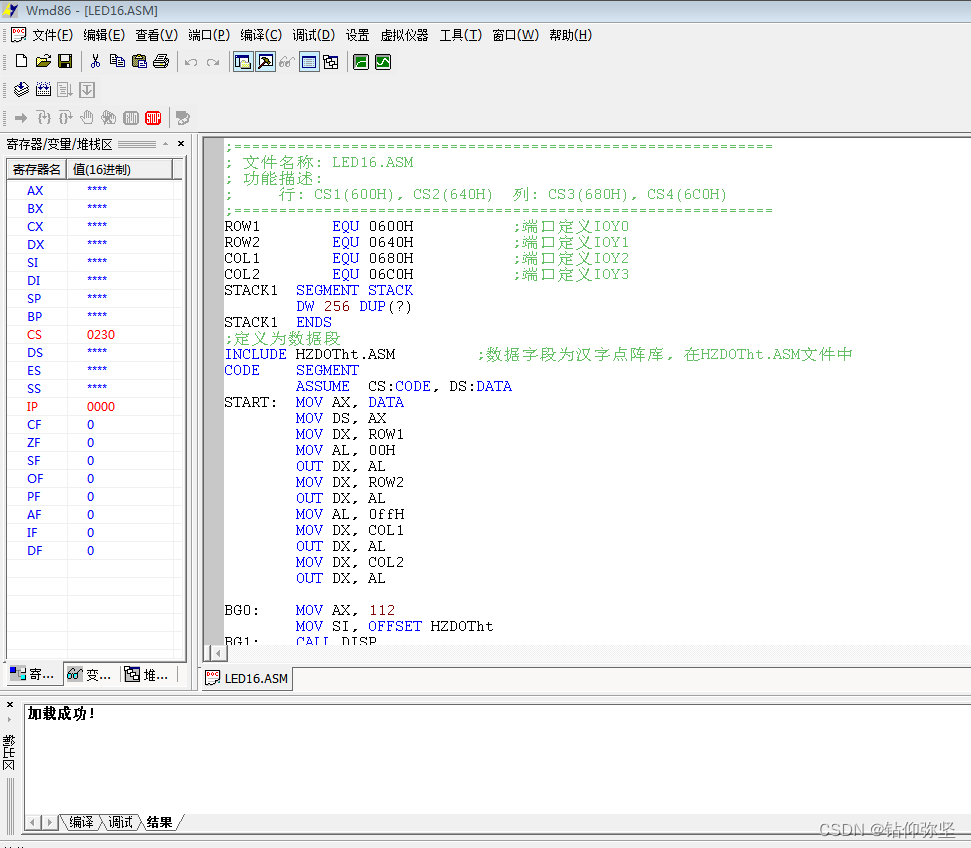

BG0:    MOV AX, 112

        MOV SI, OFFSET HZDOTht

总共有8个字，每个字需要有32个字节用来显示，由于最后一个字显示后就回重新显示，所以AX的值为32*（4-1）/2=112。

2.关于程序设计思想

首先，通过伪指令操作定义端口，其中CS1、CS2分别定义为0~7、8~15行控制端口，CS3、CS4分别定义为0~7、8~15列控制端口，再定义一个256位的字型存储空间。然后再利用包含伪指令INCLUDE来指明包含的显示符号的编码，共由176行、16列组成，这个数字矩阵可根据不同的数字而改变，这也是程序编写的关键。对各端口进行初始化，及各行各列进行初始化，最初使行为“0”，列为“1”，满足灯亮的初始条件。

其次，进入程序主体，开始进行编程。计开始外循环次数为112，利用源变址指针寄存器开始进如循环。通过调用子程序进行内部循环，把点阵显示单元分成四个模块。第一部分内循环是执行前两个模块的数字矩阵操作，从0行到7行的全部列的编写。需要考虑灯亮的条件，即行为0，列为1，就给行赋0值，使行满足条件，因此紧接着需要列的条件，如果某列能够满足条件，则此交点的灯亮。否则，灯不亮。完成一个模块的一行后，开始让指针执行加一操作，从而进入下一个模块的行操作。同理，依次执行循环操作，完成前两个模块的任务。调用子程序进行延时操作，使汉字显示的时间合理。接着进行内部外循环操作，再次进行上述语句命令完成字体在前两个模块的显示情况。然后就是执行后两个模块的语句操作。原理同前两个模块的操作命令。

我们也可以人为的控制汉字移动速度和持续时间，即改变外循环次数值，值越小移动越快。

七、实验现象

依次输入“原来如此是这样呀”之后循环
