一、数据来源介绍

（一）土地利用数据

土地利用数据来自国土资源三次调查数据（2018年），根据研究需要对其进行分析处理。

（二）生态安全等级数据

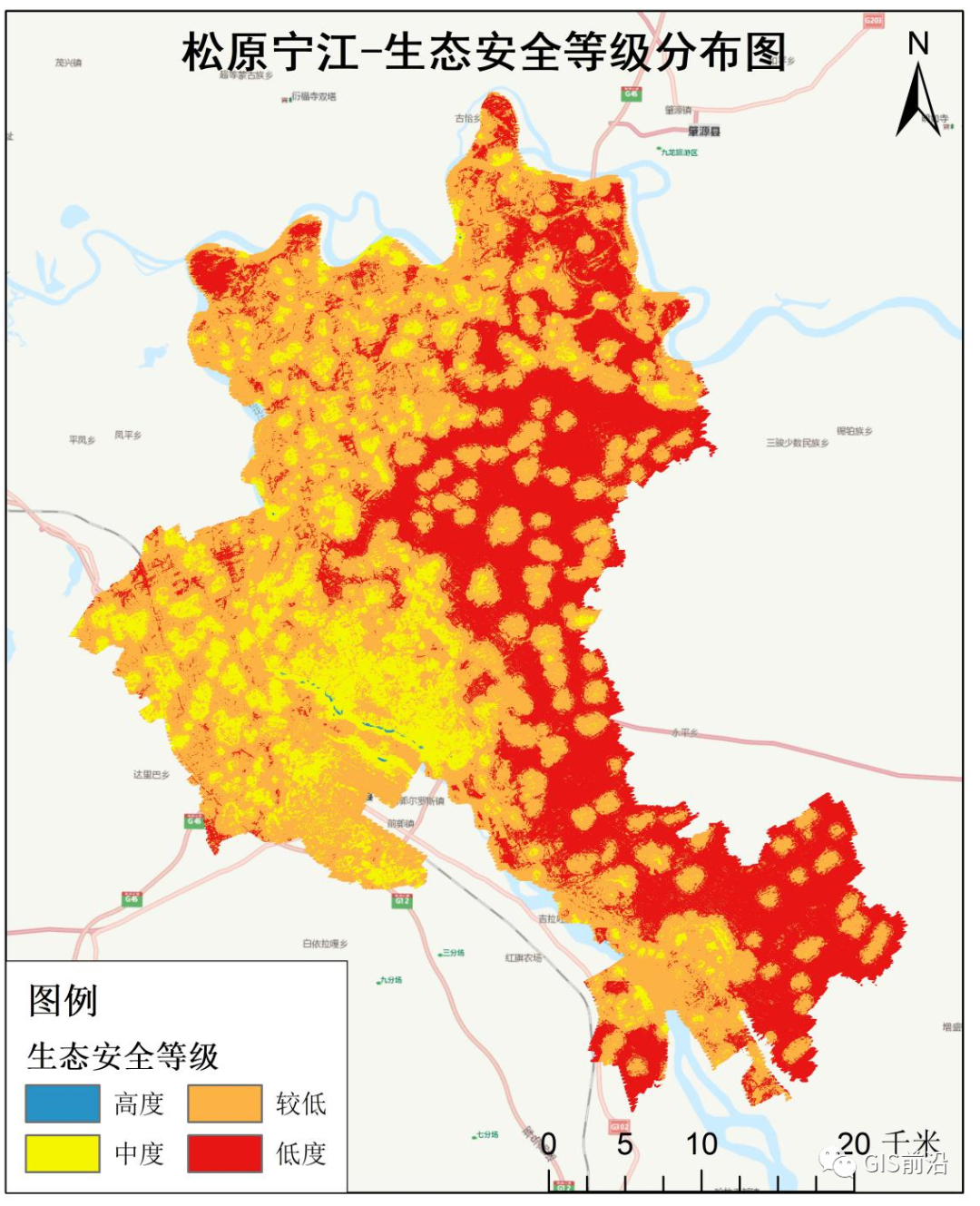

利用对从生态属性和生态干扰两方面选择的高程、坡度、土地覆盖类型、植被覆盖度、距水体的距离、距道路的距离、距矿点的距离、距居民点的距离共8个生态安全评价指标进行主成分分析得到的特征向量矩阵计算8个评价指标权重，进而通过叠加分析得到生态安全等级分布图。

二、研究方法

（一）生态源地识别

生态源地是促进生态过程发展和生态流运行的景观类型，是生态安全的保障，在生态系统中处于关键地位。一般是将对研究区生态环境稳定发展具有重要意义的集中成片的林地、大面积的河流湖泊和风景名胜区定为生态源地。

（二）生态阻力面建立

生态阻力面是对现实环境中物种迁移难易程度进行模拟的模拟面。以生态源地为源数据，将生态安全评价结果作为成本阻力面，通过计算成本距离可得到最小累积阻力面，即研究区生态安全格局阻力的空间分布特征。

*本教程仅供参考，不足之处欢迎斧正。

三、数据处理

（一）提取生态源地

从总的土地利用数据中提取出来面积大于0.03 km2的林地、大于0.10 km2的河流湖泊和大于0.04 km2的风景名胜区定为生态源地。

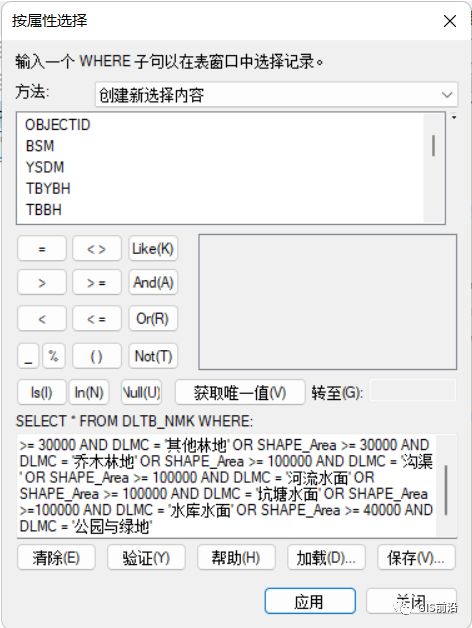

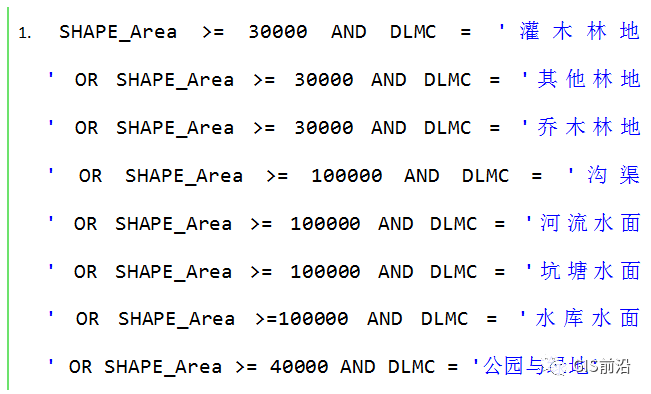

右键打开土地利用数据图层的属性表，选择按属性查询，在输入框中输入如下公式来选取数据：

（二）最小累积阻力面

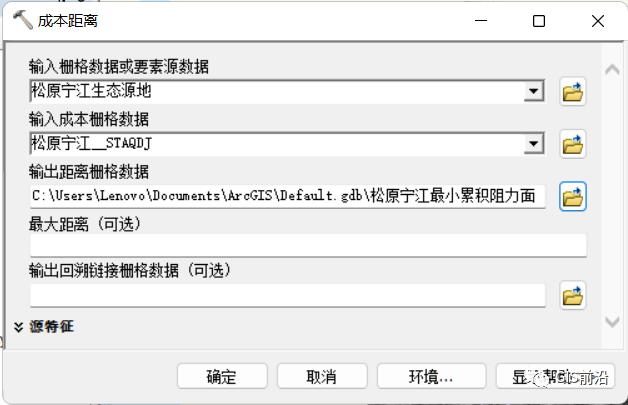

利用计算成本距离工具提取最小累计阻力面。

工具位置：Spatial Analyst工具 -> 距离 -> 成本距离

（三）栅格重分级

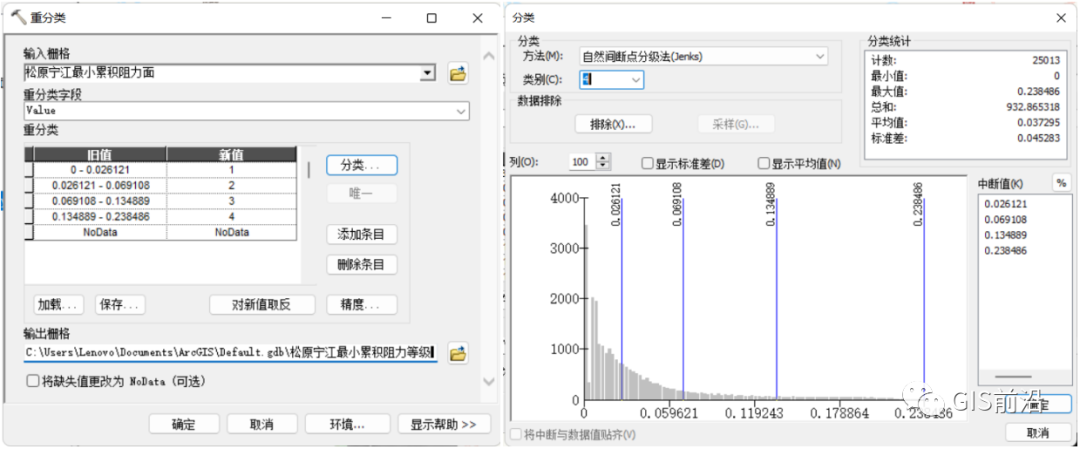

利用重分类工具对最小累计阻力面进行重分类，一般分为低、中、较高、高四个等级。

工具位置：Spatial Analyst工具 -> 重分类 -> 重分类

四、可视化制图

（一）选取纸张

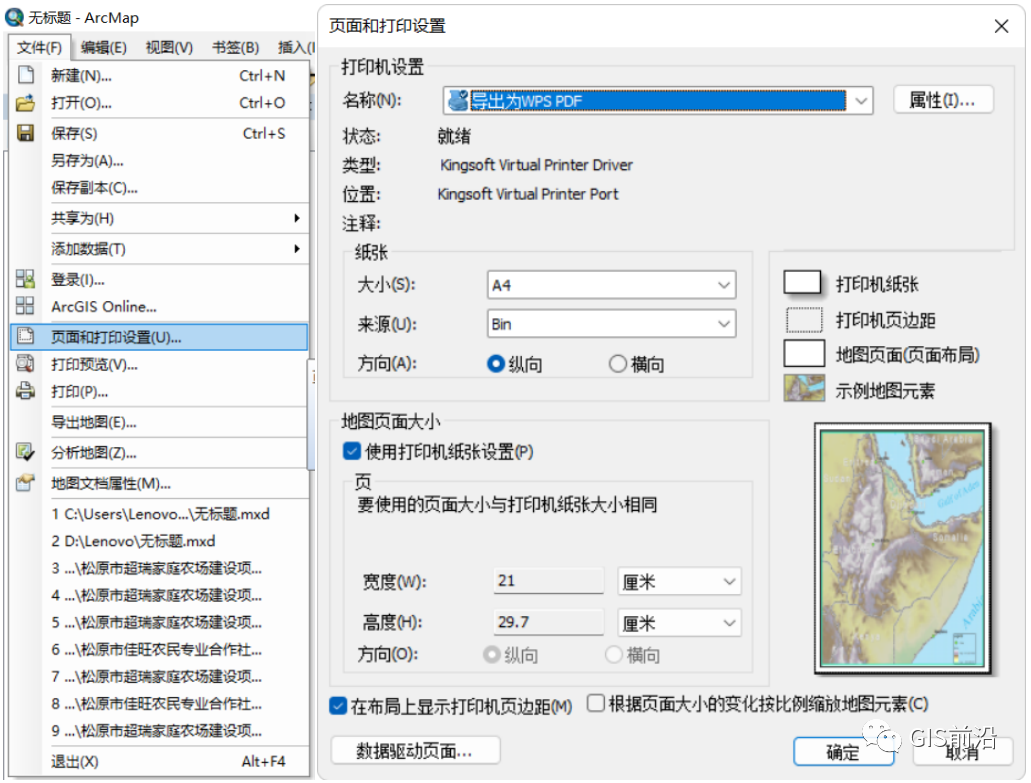

这里默认选择A4，横向还是纵向主要看研究区形状是纵向延展还是横向延展。



（二）添加地图必要元素

在地图中插入标题、图例、指北针、比例尺等地图必要元素。

其中比例尺尽量要注意的单位和示数（尽量为整数）；标题字体一般为黑体，这些均可以右键，并选择属性进行更改设置。

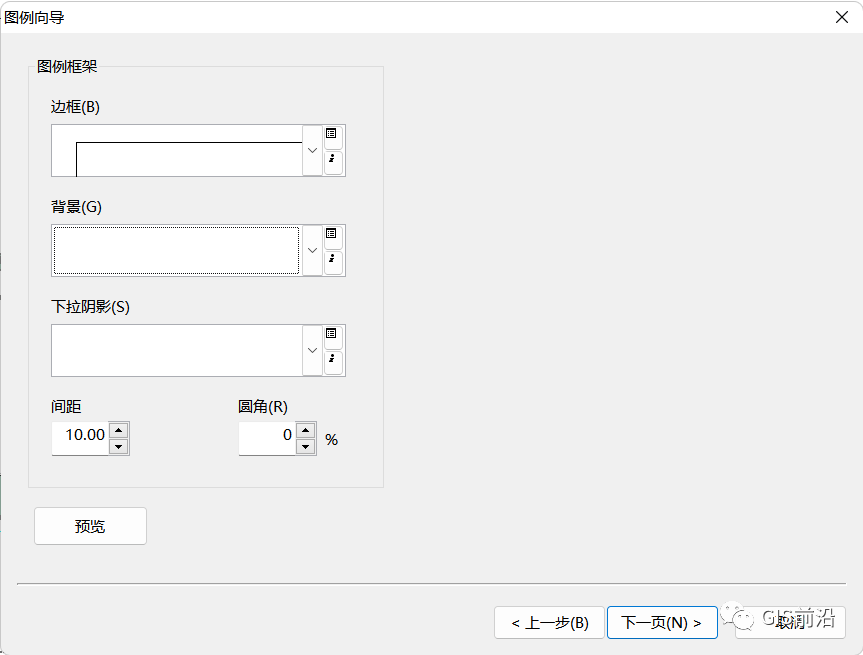

添加图例时在第三页设置边框为0.5磅，背景为白色，其它页为默认选项。

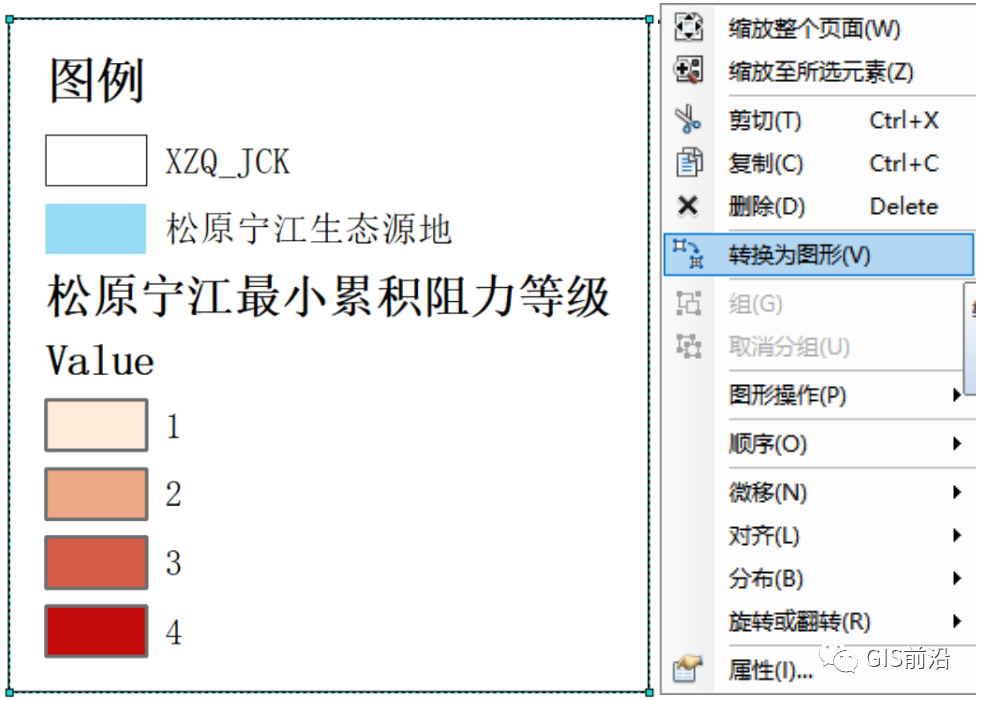

对图例显示的文字描述不满意可以右键图例将图例转换为图形，然后取消分组，编辑图例。

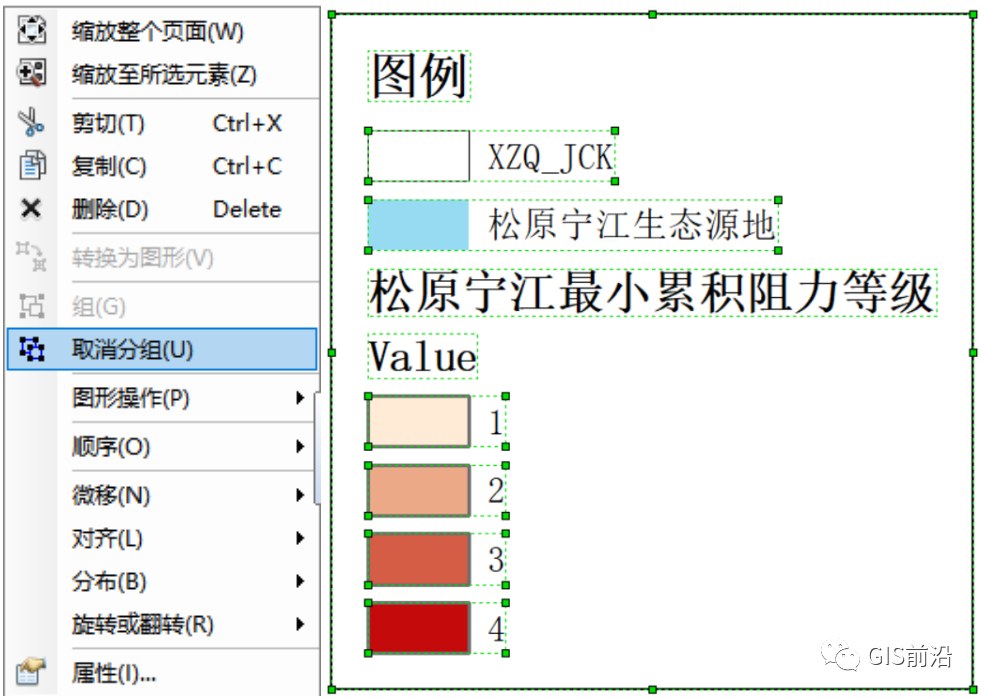

上图可以看到数字1、2、3、4和颜色块儿还是组合在一起的，我们要更改颜色的属性，就需要我们再次进行取消分组这一操作；这里我们可以视情况将图层名称和字段名称直接删掉，非必要无需保留；编辑文字时只需要双击或者右键选择属性进行更改即可。

另外图例要怎么完美的放在左下角，可以选中要对其的两个要素，右键选择对齐（先选择的后后选择的对齐，和PPT一样），其中【边缘对齐】是指与纸张对齐。

五、成果展示
