02.OpenWrt-进入开发板系统

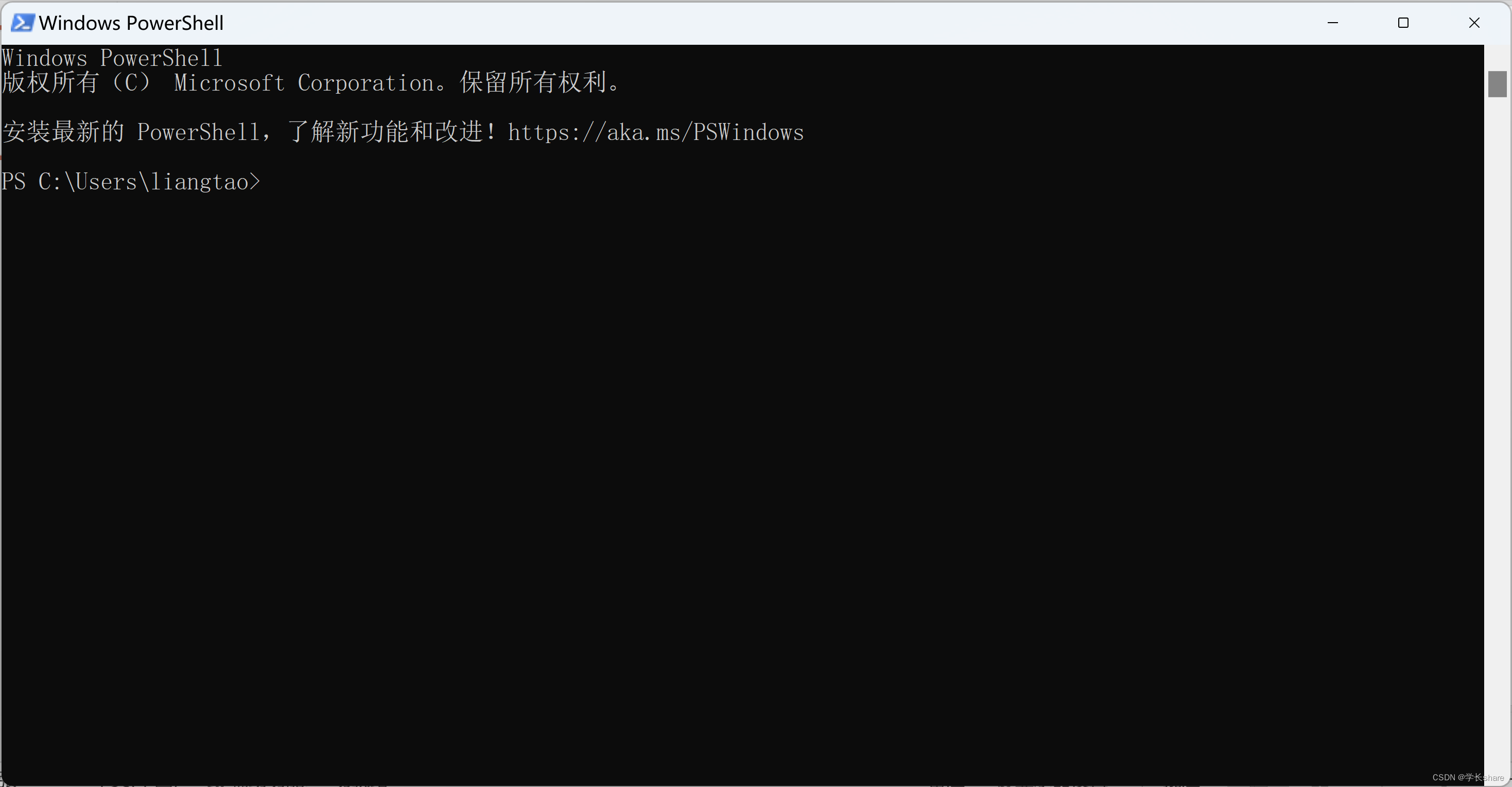

进入系统就是连接到系统shell,可是输入命令.说到shell第一个想到windows系统的PowerShell,在windows系统上多使用图形界面的方式进行与系统交互,毕竟windows的精髓就是图形界面,很少使用PowerShell命令.其实PowerShell的功能也非常强大,有时候记住一些常用命令可以极大的提高工作效率.
2.1 OpenWrt的shell
OpenWrt系统虽然有WEB界面,但是没有像手机或者电脑的界面使用那么方便,即使用界面操作,在安装软件时还是需要输入opkg包管理器相关命令.所以在使用OpenWrt系统时一般都使用shell命令的方式与系统交互,所谓进入开发板系统就是通过什么方式连接到板子的shell,使用户能够 输入命令到系统,同时能够接收系统 输出的信息.

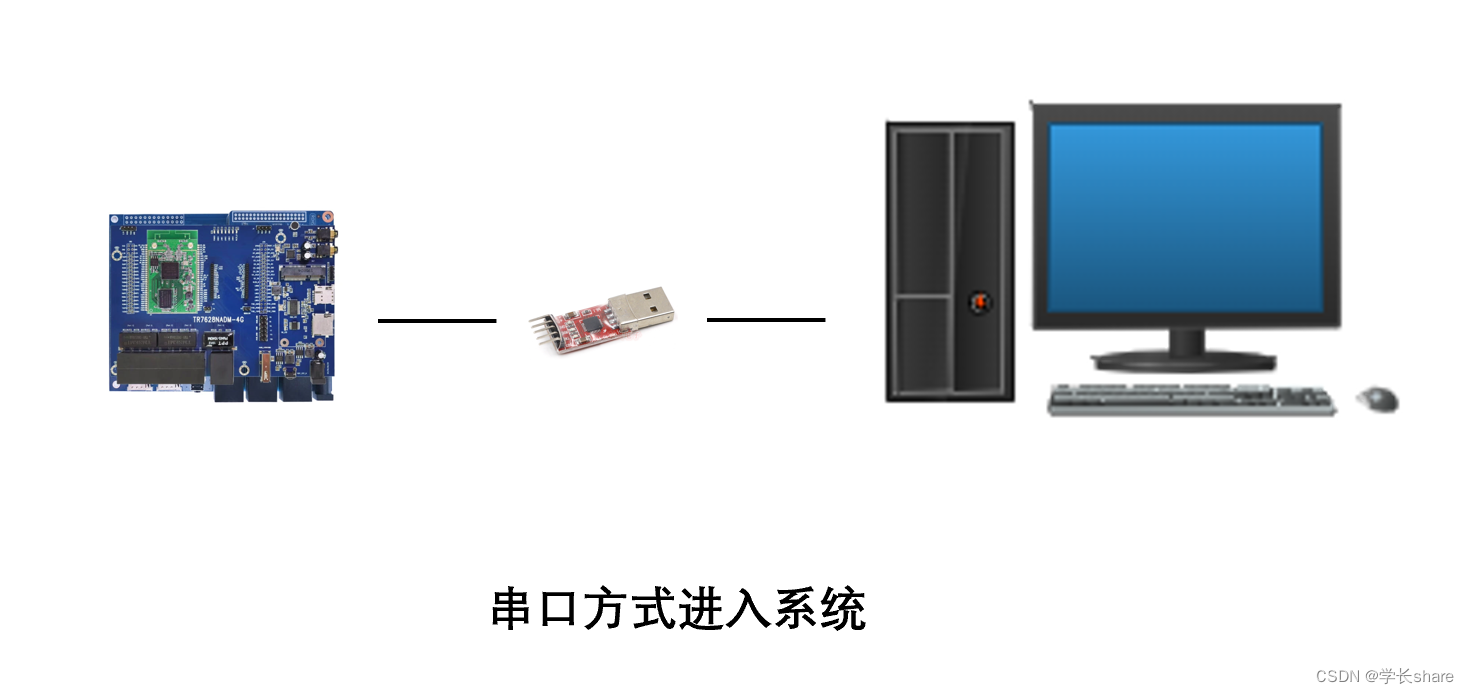

2.2 通过串口连接到OpenWrt开发板shell
使用 usb转串口线 连接到OpenWrt开发板的串口,通过串口的方式进入系统,这是嵌入式软件调试最常使用的一种方法.这种方法不能够发送或者接收文件,需要通过U盘或TF卡来拷贝.
- 安装usb转串口工具驱动,在
设备管理器(快捷键win+R,devmgmt.msc)可以查看到串口号说明安装成功. - 将串口线连接到OpenWrt开发板,

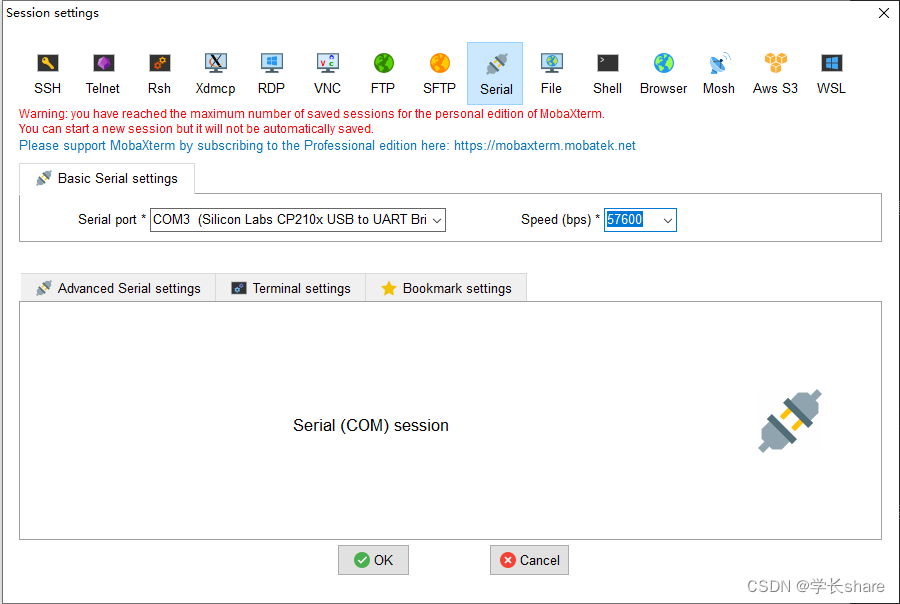

串口线Tx接板子Rx,串口线Rx接板子Tx(串口线的反接原则). - shell终端软件推荐使用
mobaxterm,当然可以使用任意一款自己喜欢的串口助手软件,在终端中选择串口线的端口号并设置波特率57600.
进入OpenWrt开发板的shell后可以看到串口输出日志.
2.3 通过SSH连接到OpenWrt开发板
OpenSSH是一款开源的软件,可以实现shell的远程连接,还可以实现文件的收发.就像 远程操控 OpenWrt一样.需要OpenWrt开发板安装了OpenSSH服务端,这种方法多用于没有串口线的情况.
2.3.1 获取板子的ip地址
通过SSH连接OpenWrt开发板的shell需要知道板子的ip地址,有如下几种方式可以获取板子的ip地址.
1. 串口方式进入系统,然后使用ifconfig命令获取板子ip.
2. 进入板子所连接的路由器管理界面,查看板子的ip地址.
3. 通过 ``Advanced IP Scanner`` 软件扫描和主机在同一个局域网下的板子ip地址.
2.3.2 安装OpenSSH软件
板子默认已经安装了OpenSSH,不需要手动安装,可以通过ssh命令来确认是否已经安装OpenSSH.这里使用OPKG包管理工具来安装,在后面会介绍到.如果固件中没有集成则需要通过串口的方式进入板子的shell来安装.
OpenSSH分为客户端和服务端,这时板子是作为SSH服务端,而 mobaxterm是作为SSH客户端,而在串口方式进入shell时mobaxterm是作为串口助手软件,同一个软件不同功能.
pip install tox
opkg update
opkg install openssh-server
root@Togetek:~# ssh -h
Dropbear SSH client v2015.67 https://matt.ucc.asn.au/dropbear/dropbear.html
Usage: ssh [options] [user@]host[/port] [command]
-p <remoteport>
-l <username>
-t Allocate a pty
-T Don't allocate a pty
-N Don't run a remote command
-f Run in background after auth
-y Always accept remote host key if unknown
-y -y Don't perform any remote host key checking (caution)
-s Request a subsystem (use by external sftp)
-i <identityfile> (multiple allowed, default ~/.ssh/id_dropbear)
-A Enable agent auth forwarding
-L <[listenaddress:]listenport:remotehost:remoteport> Local port forwarding
-g Allow remote hosts to connect to forwarded ports
-R <[listenaddress:]listenport:remotehost:remoteport> Remote port forwarding
-W <receive_window_buffer> (default 24576, larger may be faster, max 1MB)
-K <keepalive> (0 is never, default 0)
-I <idle_timeout> (0 is never, default 0)
-J <proxy_program> Use program pipe rather than TCP connection
-c <cipher list> Specify preferred ciphers ('-c help' to list options)
-m <MAC list> Specify preferred MACs for packet verification (or '-m help')
-V Version
登录账号是 root,没有密码(如果有admin).
