⛄ 内容介绍

运用数字信号处理理论和Matlab 软件研究的脉冲压缩多普勒雷达的信号处理仿真问题,提出了一个仿真模型,该模型能够仿真雷达信号、系统噪声与杂波的产生和脉冲压缩多普勒雷达系统中信号的动态处理过程,最后结合MIMO雷达信号特点 ,显示了使用Matlab 仿真雷达信号处理系统方便快捷的特点。

雷达(radar)原是“无线电探测与定位”的英文缩写。雷达的基本任务是探测感兴趣的目标，测定有关目标的距离、方问、速度等状态参数。雷达主要由天线、发射机、接收机（包括信号处理机）和显示器等部分组成。

雷达发射机产生足够的电磁能量，经过收发转换开关传送给天线。天线将这些电磁能量辐射至大气中，集中在某一个很窄的方向上形成波束，向前传播。电磁波遇到波束内的目标后，将沿着各个方向产生反射，其中的一部分电磁能量反射回雷达的方向，被雷达天线获取。天线获取的能量经过收发转换开关送到接收机，形成雷达的回波信号。由于在传播过程中电磁波会随着传播距离而衰减，雷达回波信号非常微弱，几乎被噪声所淹没。接收机放大微弱的回波信号，经过信号处理机处理，提取出包含在回波中的信息，送到显示器，显示出目标的距离、方向、速度等。

为了测定目标的距离，雷达准确测量从电磁波发射时刻到接收到回波时刻的延迟时间，这个延迟时间是电磁波从发射机到目标，再由目标返回雷达接收机的传播时间。根据电磁波的传播速度，可以确定目标的距离为：S=CT/2

⛄ 部分代码

clear

%设置雷达参数

B=20e6;%带宽20MHz

Fs=6*B;%采样频率

Tp=3*1e-6;%脉冲宽度

w=2*pi*1/Tp;

K=B/Tp;%调频率

Delta_t=1/Fs;

s_set_Tp=-Tp/2:Delta_t:Tp/2;

Num=length(s_set_Tp);

c=3e8;%光速

R=112.5e3;%真目标距离

delttr=2*R/c;%雷达目标回波延迟

delttd=delttr/2;%干扰机信号延迟,干扰及频率和雷达频率相同

vj=500;%干扰机速度200M/s

wj=2*pi*2*vj/(c*Tp)

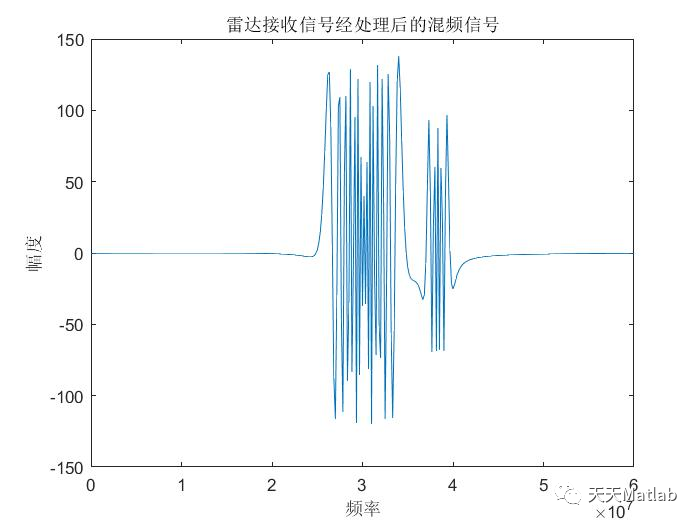

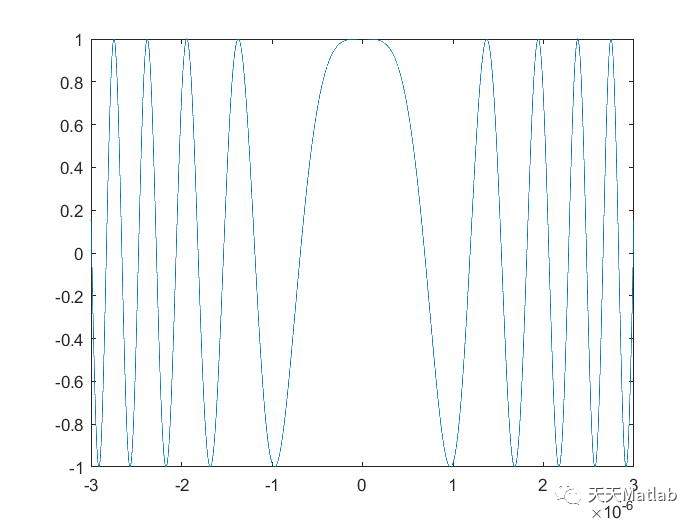

⛄ 运行结果

⛄ 参考文献

[1] 　李显宏. MA TLAB7. x 界面设计与编译技巧[M] . 北京:电子工业出版社,2006.

[2] 　张明友,汪学刚. 雷达系统(第二版) [M] . 北京:电子工业出版社,2006.

[3] 　万卫华,刘志英. 基于matlab 的采集数据仿真界面设计[J ] . 中国科技信息,2007 ,16 : 87～89.

[4] 　尹泽明,丁春利. 精通MA TLAB 6 [M] . 北京:清华大学出版社,2002.

[5] 　陈怀琛. 数字信号处理教程———MA TLAB 释义与实现[M] . 北京:电子工业出版社,2004.

[6] 　向敬成,张明友. 雷达系统[M] . 北京:电子工业出版社,2001.

[7] 　窦林涛,程建庆,李素民. 基于Matlab 的雷达信号处理系统仿真[J ] . 指挥控制与仿真,2006 ,28 (2) :78～82.

[8] 　罗军辉,罗勇江. Matlab7. 0 在数字信号处理中的应用[M] . 北京:机械工业出版社,2005.

[9] 　周宇,张林让,田慧. 基于Matlab/ Simulink 的雷达系统仿真[J ] . 计算机仿真,2004 (11) :235～238.​
